आज औद्योगिक उपकरणांसाठी कॅपेसिटिव्ह टच पॅनेल निवडताना, मुख्य फोकस सहसा स्क्रीन आकार, टच पॉइंट्स, कव्हर ग्लास आणि ऑप्टिकल लॅमिनेशनवर असतो. तरीही, एक प्रमुख तांत्रिक वैशिष्ट्य दुर्लक्षित केले जाऊ नये: टच सिग्नल इंटरफेस.
औद्योगिक कॅपेसिटिव्ह टच पॅनेलसाठी यूएसबी आणि आय²सी मधील वास्तविक फरक काय आहे? आणि महत्त्वाचे म्हणजे, तुम्ही तुमच्या प्रोजेक्टसाठी योग्य इंटरफेस कसा निवडावा?
OEM आणि ODM क्लायंटसाठी, निवड मुख्यत्वे होस्ट सिस्टम, कंट्रोलर आर्किटेक्चर, सॉफ्टवेअर वातावरण आणि यांत्रिक डिझाइनवर अवलंबून असते.
SKY-TDM औद्योगिक HMIs, वैद्यकीय उपकरणे, एम्बेडेड सिस्टम्स, स्मार्ट टर्मिनल्स आणि ऑटोमेशन ऍप्लिकेशन्ससाठी, USB, I²C आणि इतर इंटरफेस पर्यायांसाठी सानुकूलित कॅपेसिटिव्ह टच पॅनेल ऑफर करते.
हे यूएसबी कम्युनिकेशन प्रोटोकॉल वापरून होस्ट सिस्टमला स्पर्श डेटा प्रसारित करते. यूएसबी हे सर्वात सामान्य पेरिफेरल इंटरफेसपैकी एक असल्याने, औद्योगिक पीसी, विंडोज/लिनक्स/अँड्रॉइड प्लॅटफॉर्म, सेल्फ-सर्व्हिस किओस्क, व्यावसायिक डिस्प्ले आणि एम्बेडेड संगणकांशी कनेक्ट करण्यासाठी हा एक आदर्श पर्याय आहे.
USB चा सर्वात मोठा फायदा म्हणजे त्याची सोय. डेव्हलपमेंट टीम्स मुख्य PCB वर समर्पित कम्युनिकेशन सर्किट्स डिझाइन न करता टच पॅनेलला होस्ट सिस्टमशी सहजपणे कनेक्ट करू शकतात, ज्यामुळे उत्पादन विकासाचा वेळ मोठ्या प्रमाणात कमी होतो.
I²C हा एम्बेडेड सिस्टीममधील एक सामान्य सीरियल कम्युनिकेशन इंटरफेस आहे.
I²C टच पॅनेल I²C बसद्वारे मायक्रोकंट्रोलर किंवा प्रोसेसरशी थेट संवाद साधतात, त्यांना सानुकूल हार्डवेअर डिझाइनसाठी आदर्श बनवतात.
उदाहरणार्थ, जर एखाद्या औद्योगिक प्रकल्पात आधीपासून मुख्य कंट्रोल बोर्ड असेल, तर सहसा टच कंट्रोलरला I²C द्वारे प्रोसेसरशी जोडणे पसंत केले जाते. या प्रकरणात, I²C हार्डवेअर आर्किटेक्चरचा एक अविभाज्य भाग म्हणून कार्य करते, केवळ बाह्य परिधीय नाही.

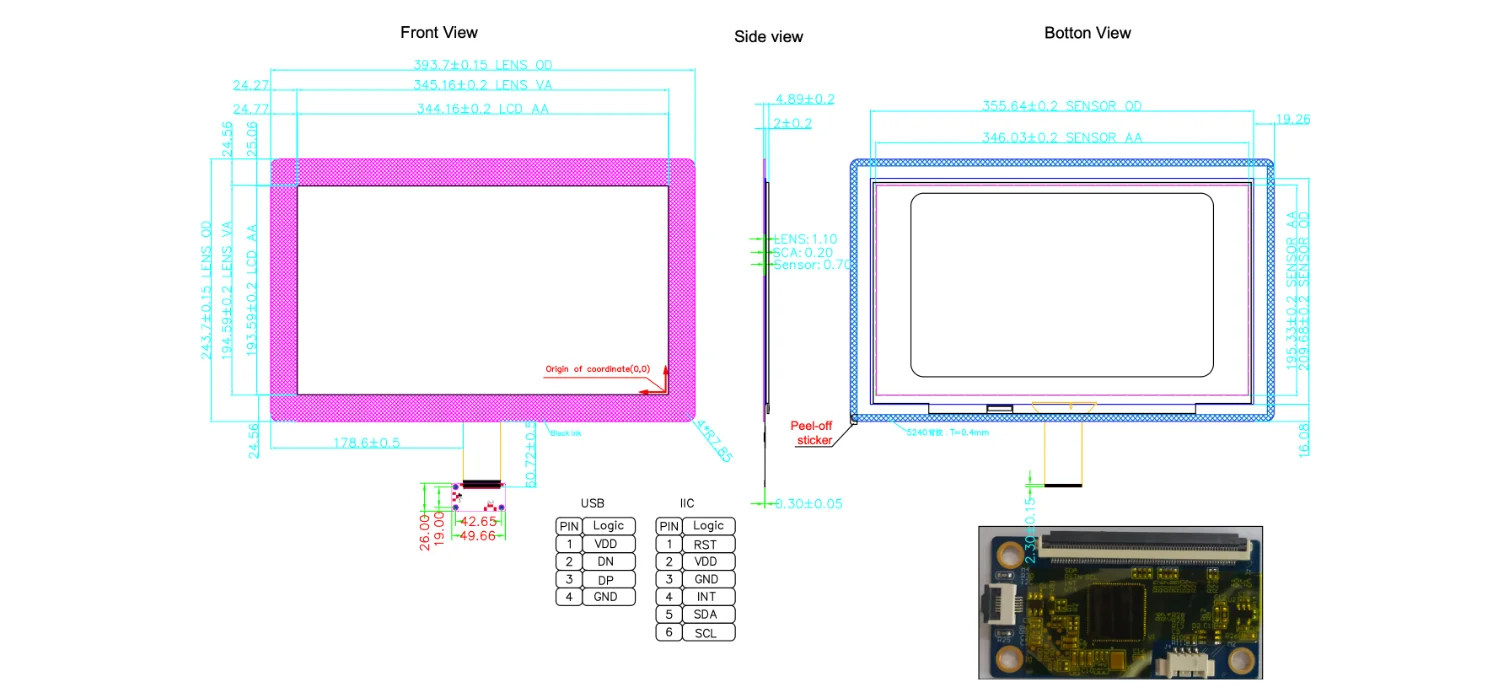

| वैशिष्ट्य | यूएसबी टच पॅनेल | IIC टच पॅनेल |
| एकत्रीकरण पद्धत | बाह्य परिधीय | एम्बेडेड संप्रेषण |
| औद्योगिक पीसी | उत्कृष्ट | कमी सोयीस्कर |
| एम्बेडेड MCU | शक्य आहे | उत्कृष्ट |
| OS सहत्वता | साधारणपणे सोयीस्कर | सिस्टम इंटिग्रेशन आवश्यक आहे |
| विकास | अनेक PC-आधारित प्रकल्पांसाठी जलद | हार्डवेअर/फर्मवेअर विकास आवश्यक आहे |
| पीसीबी एकत्रीकरण | कमी थेट | अत्यंत एकत्रित |
| केबल अनुप्रयोग | अधिक लवचिक | लहान कनेक्शनसाठी अधिक योग्य |
| हार्डवेअर सानुकूलन | चांगले | उत्कृष्ट |
| ठराविक वापर | एचएमआय, किओस्क, पीसी-आधारित टर्मिनल | एम्बेडेड एचएमआय, सानुकूल उपकरणे |
त्यामुळेच समान टच पॅनल आकारमान USB आणि IIC दोन्ही आवृत्त्यांमध्ये उपलब्ध असू शकते.
स्पर्श तंत्रज्ञान समान असू शकते, परंतु सिस्टम एकत्रीकरण पद्धत भिन्न आहे.
●सोपे एकत्रीकरण: औद्योगिक HMI सिस्टीमसाठी, होस्ट प्लॅटफॉर्म आधीपासूनच USB ला सपोर्ट करत असल्यामुळे USB टच पॅनेल एकत्र करणे सोपे आहे.
●उत्कृष्ट प्लॅटफॉर्म सुसंगतता: बाजारपेठेतील मुख्य प्रवाहातील ऑपरेटिंग सिस्टीम मूळतः USB चे समर्थन करतात, ज्यामुळे ते Windows, Android आणि Linux साठी मानक इंटरफेस बनते.
●स्टँडअलोन एचएमआय सिस्टम्ससाठी आदर्श: स्टँडअलोन कॉम्प्युटर किंवा एम्बेडेड पीसी वापरताना, USB सोयीस्कर कम्युनिकेशन कनेक्शन प्रदान करते.
●त्वरित विकास: प्रकल्पाच्या सुरुवातीच्या टप्प्यात, USB समर्पित संप्रेषण इंटरफेस पूर्व-विकसित न करता टच पॅनेलच्या उपयोगिततेचे त्वरित मूल्यांकन करण्यास अनुमती देते.
●एम्बेडेड इंटिग्रेशनसाठी डिझाइन केलेले: जेव्हा टच पॅनेल थेट एम्बेडेड सिस्टममध्ये समाकलित केले जाते, तेव्हा I²C इंटरफेस हा सर्वात योग्य पर्याय असतो.
●सिंपल बस आर्किटेक्चर: I²C दोन-वायर कम्युनिकेशन स्ट्रक्चर वापरते, जे मर्यादित इंटरफेस संसाधनांसह एम्बेडेड PCB साठी अत्यंत आकर्षक आहे.
●ग्रेटर हार्डवेअर नियंत्रण: जे ग्राहक स्वतंत्रपणे त्यांचे स्वतःचे कंट्रोल बोर्ड आणि फर्मवेअर विकसित करतात त्यांच्यासाठी, I²C इंटरफेस टच कम्युनिकेशन आर्किटेक्चरवर अधिक नियंत्रण प्रदान करतो.
●सानुकूलित उपकरणांसाठी आदर्श: I²C विशेषतः OEM उपकरणांसाठी उपयुक्त आहे जेथे टच पॅनेल आणि मुख्य नियंत्रण बोर्ड समकालिकपणे डिझाइन केलेले आहेत.
वेगवेगळे इंटरफेस वेगवेगळे फायदे देतात आणि कोणताही सिंगल टच इंटरफेस सर्व औद्योगिक HMI परिस्थितींमध्ये बसत नाही. आपण खालील मार्गदर्शक तत्त्वांचा संदर्भ घेऊ शकता:
●औद्योगिक पीसी + टच पॅनेल: USB ही साधारणपणे अधिक सोयीस्कर निवड आहे.
●MCUs + एम्बेडेड टच पॅनेल: I²C ही सामान्यत: इष्टतम निवड असते.
●सानुकूल नियंत्रण बोर्ड: I²C सखोल हार्डवेअर एकत्रीकरण प्रदान करते.
●रॅपिड प्रोटोटाइपिंग: USB प्रारंभिक चाचणी आणि मूल्यमापन सुलभ करू शकते.
● मोठ्या प्रमाणात उत्पादन: USB आणि I²C दोन्ही व्यवहार्य आहेत; अंतिम निर्णय हा वास्तविक हार्डवेअर आणि सॉफ्टवेअर आर्किटेक्चरवर आधारित असावा.
आमचे टच पॅनेल सध्या विविध प्रकारचे USB/I²C कॅपेसिटिव्ह टच पॅनेल उत्पादने ऑफर करतात, ज्यात औद्योगिक HMI आणि एम्बेडेड ऍप्लिकेशन्ससाठी विविध स्क्रीन आकार समाविष्ट आहेत.
हा अतिशय महत्त्वाचा प्रश्न आहे.
टच डेटा प्रसारित करण्यासाठी कम्युनिकेशन इंटरफेस जबाबदार असताना, एकूण स्पर्श अनुभव अनेक घटकांच्या संयोजनाद्वारे निर्धारित केला जातो. यामध्ये प्रामुख्याने समाविष्ट आहे: टच सेन्सर डिझाइन, टच आयसी, फर्मवेअर, सेन्सर राउटिंग, कव्हर ग्लास जाडी, ग्लोव्ह-टच सपोर्ट, EMI/ESD पर्यावरण, ऑप्टिकल लॅमिनेशन प्रक्रिया आणि होस्ट सिस्टम. त्यामुळे, USB आणि I²C मधील निवड करणे हे औद्योगिक टच पॅनेल विकसित करण्यासाठी केवळ एक पाऊल आहे आणि स्पर्श कार्यक्षमतेवर परिणाम करत नाही.
प्रोजेक्ट डिझाइनच्या सुरुवातीला, तुम्ही खालील पाच मुख्य मुद्द्यांच्या आधारे योग्य इंटरफेस निर्धारित करू शकता:
●होस्ट प्लॅटफॉर्म तपासा: टच पॅनेल औद्योगिक PC, Android मदरबोर्ड, Linux सिस्टम किंवा MCU शी कनेक्ट केले जाईल?
●मुख्य नियंत्रक तपासा: मदरबोर्ड आधीपासून USB किंवा I²C इंटरफेस पुरवतो का?
● यांत्रिक संरचना तपासा: टच पॅनेल कंट्रोलर कुठे ठेवला जाईल? FPC किंवा रिबन केबल किती लांब असावी? कनेक्टर कुठे स्थापित केले जाईल?
●सॉफ्टवेअर पर्यावरण तपासा: विकास कार्यसंघाकडे आधीपासूनच आवश्यक ड्रायव्हर किंवा फर्मवेअर समर्थन आहे का?
●उत्पादन योजना तपासा: उत्पादन मोठ्या प्रमाणावर उत्पादनात प्रवेश करणार असल्यास, अंतिम पीसीबी डिझाइनपूर्वी इंटरफेस निवडीची पुष्टी केली पाहिजे.
व्यावसायिक औद्योगिक स्पर्श पॅनेल केवळ स्क्रीनच्या आकारावर आधारित निवडले जाऊ नये. संपूर्ण समाधानासाठी खालील घटकांचा सर्वसमावेशक विचार करणे आवश्यक आहे:
टच टेक्नॉलॉजी → सेन्सर → कंट्रोलर IC → इंटरफेस → कव्हर ग्लास → FPC → फर्मवेअर → मेकॅनिकल इंटिग्रेशन → ॲप्लिकेशन एन्व्हायर्नमेंट
हा समग्र दृष्टीकोन विशेषतः औद्योगिक उपकरणे, वैद्यकीय उपकरणे, ऑटोमेशन प्रणाली आणि दीर्घकालीन ऑपरेशनसाठी डिझाइन केलेल्या इतर उत्पादनांसाठी महत्त्वपूर्ण आहे.
म्हणून, योग्य इंटरफेस हा उच्च वैशिष्ट्यांसह आवश्यक नाही, परंतु ग्राहकाच्या संपूर्ण उत्पादनामध्ये विश्वासार्हपणे एकत्रित केला जाऊ शकतो.
तुम्ही औद्योगिक HMIs, वैद्यकीय उपकरणे, ऑटोमेशन सिस्टम, सेल्फ-सर्व्हिस किओस्क किंवा एम्बेडेड उत्पादने विकसित करत असल्यास, कृपया तुमचा टच स्क्रीन आकार, होस्ट प्लॅटफॉर्म, ऑपरेटिंग सिस्टम, यांत्रिक रेखाचित्रे आणि इंटरफेस आवश्यकता प्रदान करा.
SKY-TDMटच पॅनेल तुमच्या प्रोजेक्टसाठी सर्वात योग्य टच पॅनेल आणि इंटरफेस कॉन्फिगरेशनची शिफारस करू शकतात.
सानुकूलित USB, I²C किंवा एकत्रित USB + I²C कॅपेसिटिव्ह टच स्पॅनल सोल्यूशन्ससाठी आजच आमच्याशी संपर्क साधा.
