एचडीएमआय ते टीटीएल इंटरफेस एडी बोर्ड इंडस्ट्रियल एलसीडी इंटिग्रेशन कसे सोपे करू शकते

OEM डिस्प्ले प्रकल्पांसाठी ज्यांना विश्वासार्ह सिग्नल रूपांतरण आवश्यक आहे, दHDMI ते TTL इंटरफेस एडी बोर्डपासूनSKY-TDMTTL/RGB TFT LCD पॅनेलसह HDMI व्हिडिओ स्रोत कनेक्ट करण्याचा एक व्यावहारिक मार्ग प्रदान करते. त्याचे समायोज्य पॅनेल व्होल्टेज, एकात्मिक एलईडी बॅकलाईट नियंत्रण, सानुकूल करण्यायोग्य फर्मवेअर आणि कॉम्पॅक्ट औद्योगिक डिझाइन हे एम्बेडेड उपकरणे, एचएमआय टर्मिनल्स, वैद्यकीय उपकरणे, प्रयोगशाळा उपकरणे आणि इतर जागा-प्रतिबंधित डिस्प्ले ऍप्लिकेशन्ससाठी योग्य बनवतात.

HDMI ते TTL इंटरफेस AD बोर्ड HDMI व्हिडिओ स्रोत आणि TTL/RGB सिग्नलिंग वापरून सुसंगत TFT LCD पॅनेल दरम्यान नियंत्रण पूल म्हणून कार्य करते. उपकरणे उत्पादकांसाठी, या प्रकारच्या कंट्रोलरचे मूल्य मूलभूत सिग्नल रूपांतरणाच्या पलीकडे विस्तारते. पॅनेल व्होल्टेज निवड, प्रदर्शन वेळ, बॅकलाइट व्यवस्थापन, इंटरफेस जुळणी, फर्मवेअर कॉन्फिगरेशन आणि पीसीबी विश्वासार्हता हे सर्व एम्बेडेड डिस्प्ले सिस्टमच्या यशावर परिणाम करू शकतात. SKY-TDM सोल्यूशन एकाधिक TTL इंटरफेस कॉन्फिगरेशन, 3.3V/5V पॅनेल व्होल्टेज समायोजन, एकात्मिक एलईडी बॅकलाइट नियंत्रण, सानुकूल करण्यायोग्य फर्मवेअर आणि 8-18V DC पॉवर इनपुटला समर्थन देते. ही वैशिष्ट्ये अभियंत्यांना अतिरिक्त सर्किटरी कमी करण्यास, वायरिंग सुलभ करण्यास, एलसीडी एकत्रीकरणाला गती देण्यासाठी आणि अधिक लवचिक औद्योगिक प्रदर्शन उत्पादने विकसित करण्यात मदत करतात.

सामग्री सारणी

1. एचडीएमआय टू टीटीएल इंटरफेस एडी बोर्ड म्हणजे काय?
2. TFT LCD प्रकल्पांसाठी HDMI-ते-TTL रूपांतरण का महत्त्वाचे आहे?
3. मूल्यमापन करण्यासाठी मुख्य वैशिष्ट्ये काय आहेत?
4. मुख्य तांत्रिक तपशील
5. बोर्ड कुठे वापरता येईल?
6. अभियंत्यांनी एलसीडी एकत्रीकरणाकडे कसे जायचे?
7. सानुकूलन प्रकल्प सुसंगतता कशी सुधारते?
8. वारंवार विचारले जाणारे प्रश्न
9. निष्कर्ष आणि प्रकल्प समर्थन

एचडीएमआय टू टीटीएल इंटरफेस एडी बोर्ड म्हणजे काय?

एचडीएमआय टू टीटीएल इंटरफेस एडी बोर्ड हा एक एलसीडी कंट्रोलर आहे जो एचडीएमआय स्त्रोताकडील व्हिडिओ माहितीला सिग्नल फॉरमॅटमध्ये रूपांतरित करतो ज्यावर एक सुसंगत TTL/RGB TFT LCD पॅनेल प्रक्रिया करू शकते. संगणक, एम्बेडेड सिस्टम, औद्योगिक नियंत्रक आणि इतर आधुनिक डिजिटल व्हिडिओ स्त्रोतांद्वारे HDMI मोठ्या प्रमाणावर वापरले जाते, तर अनेक TFT LCD पॅनेल समांतर RGB किंवा TTL इंटरफेस वापरतात.

योग्य नियंत्रकाशिवाय, अभियंत्यांना होस्ट सिस्टमची पुनर्रचना करण्याची किंवा अतिरिक्त सिग्नल-रूपांतरण सर्किटरी विकसित करण्याची आवश्यकता असू शकते. एक समर्पित कंट्रोलर बोर्ड अधिक थेट एकीकरण मार्ग प्रदान करतो आणि एका कॉम्पॅक्ट सोल्यूशनमध्ये सिग्नल प्रक्रिया, पॅनेल पॉवर व्यवस्थापन, वेळ कॉन्फिगरेशन आणि बॅकलाइट नियंत्रण एकत्र करू शकतो.

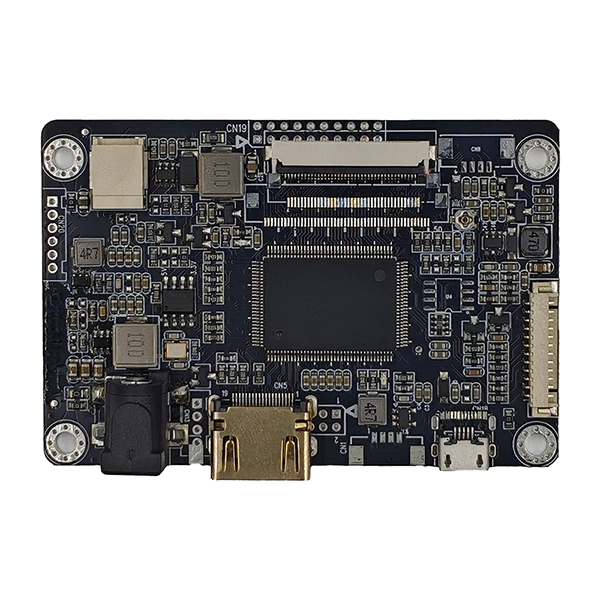

SKY-TDM HDMI ते TTL इंटरफेस AD बोर्ड विशेषतः औद्योगिक LCD एकत्रीकरणासाठी डिझाइन केलेले आहे. त्याच्या उत्पादनाच्या वैशिष्ट्यांनुसार, ते TTL/RGB डिस्प्ले आउटपुट कॉन्फिगरेशन, समायोज्य 3.3V किंवा 5V पॅनेल व्होल्टेज, एकात्मिक LED ड्रायव्हर, सानुकूल करण्यायोग्य फर्मवेअर आणि 8-18V DC पॉवर सप्लाय रेंजचे समर्थन करते.

TFT LCD प्रकल्पांसाठी HDMI-ते-TTL रूपांतरण का महत्त्वाचे आहे?

डिस्प्ले इंटिग्रेशनमध्ये अनेकदा योग्य भौतिक परिमाणांसह एलसीडी निवडण्यापेक्षा बरेच काही समाविष्ट असते. अभियंत्यांनी व्हिडिओ स्त्रोत, इंटरफेस, व्होल्टेज, वेळ, बॅकलाईट, कनेक्टर आणि यांत्रिक संरचना देखील जुळणे आवश्यक आहे.

एक योग्य HDMI-टू-TTL कंट्रोलर अनेक सामान्य एकत्रीकरण आव्हानांना तोंड देण्यास मदत करू शकतो:

• इंटरफेस सुसंगतता:हे HDMI व्हिडिओ स्रोत आणि TTL/RGB TFT पॅनेल दरम्यान एक व्यावहारिक कनेक्शन प्रदान करते.
• पॉवर मॅचिंग:समायोज्य पॅनेल व्होल्टेज विविध एलसीडी इलेक्ट्रिकल आवश्यकता सामावून घेण्यास मदत करते.
• बॅकलाइट व्यवस्थापन:एकात्मिक एलईडी बॅकलाइट कंट्रोल वेगळ्या ड्रायव्हर सर्किटची आवश्यकता कमी करते.
• फर्मवेअर अनुकूलन:डिस्प्ले टाइमिंग आणि इतर पॅरामीटर्स विशिष्ट एलसीडी मॉडेल्ससाठी सानुकूलित केले जाऊ शकतात.
• कॉम्पॅक्ट स्थापना:एक लहान कंट्रोलर लेआउट मौल्यवान असू शकते जेथे संलग्न जागा मर्यादित आहे.
• विकास कार्यक्षमता:तयार कंट्रोलर आर्किटेक्चर OEM टीमला आवश्यक असलेले डिस्प्ले-इंटरफेस डेव्हलपमेंटचे प्रमाण कमी करू शकते.

मूल्यमापन करण्यासाठी मुख्य वैशिष्ट्ये काय आहेत?

1. एकाधिक TTL/RGB इंटरफेस कॉन्फिगरेशन

भिन्न TFT पॅनेल भिन्न FPC पिन असाइनमेंट आणि सिग्नल कॉन्फिगरेशन वापरू शकतात. बोर्ड 40-पिन आणि 50-पिन RGB कॉन्फिगरेशनसह अनेक इंटरफेस व्यवस्थांना समर्थन देते, जे योग्य पॅनेल निवडताना अभियंत्यांना अधिक लवचिकता देते.

2. समायोज्य पॅनेल व्होल्टेज

कंट्रोलर निवडण्यायोग्य 3.3V आणि 5V पॅनेल आउटपुट व्होल्टेजला समर्थन देतो. हे महत्त्वाचे आहे कारण विसंगत व्होल्टेज पुरवल्याने डिस्प्ले अस्थिर होऊ शकतो किंवा पॅनेल इलेक्ट्रॉनिक्सचे संभाव्य नुकसान होऊ शकते. व्होल्टेजची निवड नेहमी एलसीडी निर्मात्याच्या इलेक्ट्रिकल वैशिष्ट्यांविरुद्ध सत्यापित केली पाहिजे.

3. एकात्मिक एलईडी बॅकलाइट ड्रायव्हर

बिल्ट-इन बॅकलाइट कंट्रोल सर्किट त्याच बोर्डवर डिस्प्ले कंट्रोल आणि एलईडी बॅकलाईट व्यवस्थापन एकत्र करून सिस्टम आर्किटेक्चर सुलभ करते. बॅकलाइट इंटरफेस सिस्टम-स्तरीय नियंत्रणासाठी पॉवर, चालू/बंद आणि PWM/Vadj-संबंधित कनेक्शन पुरवतो.

4. सानुकूल करण्यायोग्य फर्मवेअर

LCD पटलांना प्रतिमा योग्यरित्या प्रदर्शित करण्यासाठी योग्य वेळेचे मापदंड आवश्यक आहेत. फर्मवेअर कस्टमायझेशन प्रकल्पाच्या गरजेनुसार, रिझोल्यूशन, वेळ, डिस्प्ले ओरिएंटेशन, बूट लोगो आणि OSD कॉन्फिगरेशन यासारखे पॅरामीटर्स कव्हर करू शकतात.

5. औद्योगिक-देणारं डिझाइन

औद्योगिक उपकरणे सतत कार्य करू शकतात आणि विद्युत हस्तक्षेप, तापमान भिन्नता आणि जागा मर्यादा अनुभवू शकतात. डिमांडिंग एम्बेडेड ॲप्लिकेशन्सना समर्थन देण्यासाठी कंट्रोलर स्थिर पॉवर मॅनेजमेंट, ऑप्टिमाइझ्ड सिग्नल रूटिंग आणि EMI-जागरूक अभियांत्रिकीसह डिझाइन केलेले आहे.

मुख्य तांत्रिक तपशील

खालील तक्त्यामध्ये एचडीएमआय टू टीटीएल इंटरफेस एडी बोर्डच्या मुख्य प्रकाशित वैशिष्ट्यांचा सारांश दिला आहे:

अभियंत्यांनी ऑर्डर देण्यापूर्वी किंवा मोठ्या प्रमाणात उत्पादन सुरू करण्यापूर्वी निवडलेल्या एलसीडी पॅनेलच्या विरूद्ध संपूर्ण इलेक्ट्रिकल, वेळ, यांत्रिक आणि कनेक्टर वैशिष्ट्यांची पुष्टी केली पाहिजे.

बोर्ड कुठे वापरता येईल?

कॉम्पॅक्ट आर्किटेक्चर आणि कॉन्फिगर करण्यायोग्य डिस्प्ले इंटरफेस एचडीएमआय ते टीटीएल इंटरफेस एडी बोर्ड विविध एम्बेडेड ऍप्लिकेशन्ससाठी उपयुक्त बनवते. सामान्य वापर प्रकरणांमध्ये हे समाविष्ट आहे:

• औद्योगिक HMI:कॉम्पॅक्ट TFT ऑपरेटर डिस्प्लेसाठी औद्योगिक संगणक किंवा नियंत्रक कनेक्ट करा.
• वैद्यकीय उपकरणे:डायग्नोस्टिक, मॉनिटरिंग आणि प्रयोगशाळा उपकरणांसाठी डिस्प्ले इंटरफेस प्रदान करा.
• पोर्टेबल चाचणी उपकरणे:पीसीबी स्पेस आणि पॉवर मॅनेजमेंट महत्त्वाचे असलेल्या कॉम्पॅक्ट डिस्प्लेला सपोर्ट करा.
• बिल्डिंग ऑटोमेशन:कंट्रोल आणि मॉनिटरिंग टर्मिनल्समध्ये वापरलेले ड्राइव्ह डिस्प्ले मॉड्यूल.
• सुरक्षा उपकरणे:कॉम्पॅक्ट मॉनिटरिंग आणि कंट्रोल डिव्हाइसेसमध्ये TFT डिस्प्ले समाकलित करा.
• एम्बेडेड टर्मिनल्स:सानुकूलित औद्योगिक आणि स्मार्ट उपकरणांसाठी HDMI-टू-TTL कनेक्शन प्रदान करा.

हे ऍप्लिकेशन्स सामान्यत: समान आवश्यकता सामायिक करतात: स्थिर प्रतिमा प्रसार, अंदाज लावता येण्याजोगा पॅनेल सुसंगतता, कॉम्पॅक्ट इंस्टॉलेशन आणि अंतिम एलसीडी कॉन्फिगरेशनशी जुळवून घेता येणारा नियंत्रक.

अभियंत्यांनी एलसीडी एकत्रीकरणाकडे कसे जायचे?

एक विश्वासार्ह डिस्प्ले प्रोजेक्ट फक्त इनपुट कनेक्टरवर आधारित कंट्रोलर निवडण्याऐवजी LCD पॅनेलच्या वैशिष्ट्यांसह सुरू झाला पाहिजे. संरचित सुसंगतता तपासणी नंतरच्या विकासात महागडे पुनर्रचना रोखू शकते.

1. एलसीडी मॉडेल ओळखा:अचूक पॅनेल भाग क्रमांक आणि डेटाशीटची पुष्टी करा.
2. इंटरफेस तपासा:पॅनेल आवश्यक TTL/RGB पिन कॉन्फिगरेशन वापरत आहे का ते तपासा.
3. व्होल्टेजची पुष्टी करा:एलसीडी स्पेसिफिकेशनसह कंट्रोलरचे पॅनेल व्होल्टेज सेटिंग जुळवा.
4. वेळ सत्यापित करा:पिक्सेल घड्याळ, क्षैतिज वेळ, अनुलंब वेळ, सिंक्रोनाइझेशन आणि संबंधित पॅरामीटर्स तपासा.
5. बॅकलाइट जुळवा:LED व्होल्टेज, वर्तमान, PWM आवश्यकता आणि कनेक्टर कॉन्फिगरेशनची पुष्टी करा.
6. यांत्रिक तपशील तपासा:FPC अभिमुखता, कनेक्टर स्थिती, बोर्ड परिमाणे आणि माउंटिंग आवश्यकता सत्यापित करा.
7. संपूर्ण असेंब्लीची चाचणी घ्या:प्रतिमा स्थिरता, स्टार्टअप वर्तन, ब्राइटनेस नियंत्रण, तापमान कार्यप्रदर्शन आणि दीर्घकालीन ऑपरेशनचे मूल्यांकन करा.

कंट्रोलर सप्लायरला एलसीडी डेटाशीट, इच्छित ऍप्लिकेशन, इनपुट सोर्स आणि एन्क्लोजर मर्यादा प्रदान केल्याने जुळणी प्रक्रिया अधिक कार्यक्षम होऊ शकते.

सानुकूलन प्रकल्प सुसंगतता कशी सुधारते?

मानक कंट्रोलर बोर्ड सामान्य अनुप्रयोगांसाठी उपयुक्त आहेत, परंतु OEM उत्पादनांमध्ये वारंवार आवश्यकता असतात ज्या सामान्य कॉन्फिगरेशनद्वारे सोडवल्या जाऊ शकत नाहीत. फर्मवेअर आणि हार्डवेअर कस्टमायझेशन हे डिस्प्ले डेव्हलपमेंटचा महत्त्वाचा भाग बनू शकतात.

SKY-TDM सानुकूलित पर्याय प्रदान करते ज्यात हे समाविष्ट असू शकते:

• एलसीडी रिझोल्यूशन आणि वेळ कॉन्फिगरेशन
• फ्रेम-रेट आणि प्रतिमा पॅरामीटर समायोजन प्रदर्शित करा
• बूट लोगो आणि स्टार्टअप इंटरफेस सानुकूलन
• OSD मेनू कॉन्फिगरेशन
• प्रदर्शन अभिमुखता समायोजन
• TTL/RGB केबल आणि FPC कनेक्टर जुळत आहे
• बॅकलाइट ब्राइटनेस आणि पॉवर-सिक्वेंस ऑप्टिमायझेशन
• पीसीबी सिल्क-स्क्रीन आणि खाजगी-लेबल सानुकूलन
• यांत्रिक माउंटिंग अनुकूलन

परिभाषित LCD मॉडेल, सानुकूलित संलग्नक किंवा दीर्घ उत्पादन जीवनचक्र असलेली उपकरणे विकसित करणाऱ्या OEM उत्पादकांसाठी हा दृष्टिकोन विशेषतः उपयुक्त आहे. SKY-TDM टच पॅनेल, LCD डिस्प्ले आणि LCD ड्रायव्हर बोर्ड कव्हर करणारी विस्तृत डिस्प्ले इंटिग्रेशन क्षमता देखील प्रदान करते, ज्यामुळे मल्टी-कम्पोनंट सोर्सिंग सुलभ करण्यात मदत होऊ शकते.

वारंवार विचारले जाणारे प्रश्न

Q1: HDMI ते TTL इंटरफेस AD बोर्डसह कोणते LCD पॅनल्स काम करू शकतात?

बोर्ड सुसंगत TTL/RGB TFT LCD पॅनेलसाठी डिझाइन केलेले आहे. सुसंगतता पॅनेलच्या इंटरफेस, रिझोल्यूशन, वेळ, व्होल्टेज, कनेक्टर आणि बॅकलाइट आवश्यकतांवर अवलंबून असते. अचूक LCD मॉडेल प्रदान करणे अभियांत्रिकी कार्यसंघाला सुसंगतता सत्यापित करण्यास मदत करते.

Q2: फर्मवेअर विशिष्ट LCD साठी सानुकूलित केले जाऊ शकते?

होय. डिस्प्ले टाइमिंग, रिझोल्यूशन, ओरिएंटेशन, स्टार्टअप लोगो आणि OSD-संबंधित सेटिंग्जसह, प्रोजेक्टच्या आवश्यकतांनुसार फर्मवेअर सानुकूलित केले जाऊ शकते.

Q3: बोर्डमध्ये बॅकलाइट ड्रायव्हर समाविष्ट आहे का?

होय. कंट्रोलरमध्ये एकात्मिक एलईडी बॅकलाइट ड्रायव्हरचा समावेश आहे, जो अतिरिक्त बाह्य बॅकलाइट-नियंत्रण मॉड्यूलची आवश्यकता कमी करण्यात मदत करतो.

Q4: कंट्रोलर कोणत्या पॅनेल व्होल्टेजला समर्थन देतो?

प्रकाशित तपशील निवडण्यायोग्य 3.3V आणि 5V पॅनेल व्होल्टेज पर्याय सूचित करतात. एलसीडी निर्मात्याच्या वैशिष्ट्यांनुसार योग्य सेटिंग निवडली पाहिजे.

Q5: बोर्ड औद्योगिक उपकरणांसाठी योग्य आहे का?

होय. उत्पादन HMI टर्मिनल्स, वैद्यकीय उपकरणे, प्रयोगशाळा उपकरणे, पोर्टेबल चाचणी उपकरणे आणि एम्बेडेड नियंत्रण प्रणाली यांसारख्या औद्योगिक-देणारं अनुप्रयोगांसाठी डिझाइन केलेले आहे. त्याची प्रकाशित ऑपरेटिंग तापमान श्रेणी -20°C ते 80°C आहे.

Q6: SKY-TDM जुळणाऱ्या केबल्स देऊ शकतो का?

होय. SKY-TDM सानुकूलित TTL/RGB सिग्नल केबल्स आणि FPC कनेक्शनसह डिस्प्ले इंटिग्रेशन प्रोजेक्टसाठी इंटरफेस आणि केबल मॅचिंगला सपोर्ट करते.

Q7: OEM ग्राहक सानुकूलित ब्रँडिंगची विनंती करू शकतात?

होय. उपलब्ध सानुकूलनामध्ये PCB सिल्क-स्क्रीन खुणा, खाजगी-लेबल पॅकेजिंग, अनन्य फर्मवेअर आणि इतर प्रकल्प-विशिष्ट आवश्यकता समाविष्ट असू शकतात.

निष्कर्ष आणि प्रकल्प समर्थन

योग्य डिस्प्ले कंट्रोलर निवडणे एम्बेडेड एलसीडी प्रोजेक्टची कार्यक्षमता आणि विश्वासार्हतेवर लक्षणीय परिणाम करू शकते. HDMI टू TTL इंटरफेस AD बोर्ड HDMI व्हिडिओ स्रोत आणि TTL/RGB TFT पॅनेल दरम्यान एक व्यावहारिक पूल प्रदान करते आणि कॉम्पॅक्ट सोल्यूशनमध्ये सिग्नल रूपांतरण, पॅनेल पॉवर व्यवस्थापन, बॅकलाईट नियंत्रण आणि फर्मवेअर कॉन्फिगरेशन एकत्र करते. OEM उत्पादकांसाठी, वेळ, फर्मवेअर, केबल्स, कनेक्टर आणि यांत्रिक तपशील सानुकूलित करण्याची क्षमता उत्पादन विकास आणखी सुलभ करू शकते आणि स्थिर दीर्घकालीन उत्पादनास समर्थन देऊ शकते.

तुम्ही औद्योगिक HMI, वैद्यकीय साधन, प्रयोगशाळा उपकरण, पोर्टेबल टेस्टर किंवा एम्बेडेड डिस्प्ले उत्पादन विकसित करत असल्यास, SKY-TDM तुमच्या LCD मॉडेल आणि सिस्टम आवश्यकतांचे मूल्यांकन करण्यात मदत करू शकते. एचडीएमआय टू टीटीएल इंटरफेस एडी बोर्ड एक्सप्लोर करा किंवाआमच्याशी संपर्क साधातुमच्या LCD डेटाशीटसह, योग्य डिस्प्ले कंट्रोलर सोल्यूशनवर चर्चा करण्यासाठी आवश्यक इंटरफेस, प्रमाण आणि सानुकूलन आवश्यकता.
