जेव्हा औद्योगिक उपकरणांना लवचिक व्हिडिओ इनपुट आणि विश्वसनीय TFT LCD कनेक्टिव्हिटीची आवश्यकता असते, तेव्हा2-HDMI ते LVDS TTL इंटरफेस AD बोर्डपासूनSKY-TDMएक व्यावहारिक नियंत्रक समाधान प्रदान करते. इंडस्ट्रियल डिस्प्ले इंटिग्रेशनसाठी डिझाइन केलेले, ते ड्युअल HDMI इनपुट, LVDS आणि TTL आउटपुट, कॉन्फिगर करण्यायोग्य फर्मवेअर आणि LCD पॅनेलला 7 ते 32 इंचांपर्यंत समर्थन देते, जे OEM विकासकांना हार्डवेअर एकत्रीकरण सुलभ करण्यात आणि विकास प्रयत्न कमी करण्यात मदत करते.
डिस्प्ले कंट्रोलरने व्हिडिओ सिग्नल रूपांतरित करण्यापेक्षा बरेच काही केले पाहिजे. त्याला एलसीडी इंटरफेसशी जुळणे आवश्यक आहे, स्थिर प्रतिमा प्रेषण राखणे, आवश्यक पॅनेल वेळेस समर्थन देणे आणि संपूर्ण उपकरणे जीवनचक्रात विश्वासार्ह राहणे आवश्यक आहे. द2-HDMI ते LVDS TTL इंटरफेस AD बोर्डया व्यावहारिक गरजांनुसार डिझाइन केलेले आहे. दोन HDMI व्हिडिओ स्रोत स्वीकारून आणि LVDS किंवा RGB TTL आउटपुट इंटरफेस प्रदान करून, ते उपकरण डिझाइनरना औद्योगिक TFT LCD पॅनेल निवडताना अधिक लवचिकता देते. त्याचे कॉन्फिगर करण्यायोग्य फर्मवेअर रिझोल्यूशन, वेळ, इंटरफेस व्याख्या, बॅकलाइट नियंत्रण, OSD सेटिंग्ज आणि इतर प्रकल्प आवश्यकतांशी देखील जुळवून घेतले जाऊ शकते. हे बोर्ड औद्योगिक ऑटोमेशन, वैद्यकीय उपकरणे, सेल्फ-सर्व्हिस किऑस्क, डिजिटल साइनेज, वाहतूक उपकरणे आणि एम्बेडेड डिस्प्ले सिस्टमसाठी योग्य बनवते.
सामग्री सारणी
- 2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड काय आहे?
- इंडस्ट्रियल डिस्प्लेमध्ये ड्युअल एचडीएमआय इनपुट्स का महत्त्वाचे आहेत?
- LVDS आणि TTL आउटपुट LCD सुसंगतता कशी सुधारतात?
- विचारात घेण्यासाठी मुख्य वैशिष्ट्ये काय आहेत?
- हा डिस्प्ले कंट्रोलर कुठे वापरला जाऊ शकतो?
- हे OEM प्रदर्शन एकत्रीकरण कसे सुलभ करते?
- नियंत्रक मंडळाचे तांत्रिक विहंगावलोकन
- वारंवार विचारले जाणारे प्रश्न
- एक सानुकूल औद्योगिक प्रदर्शन समाधान मिळवा

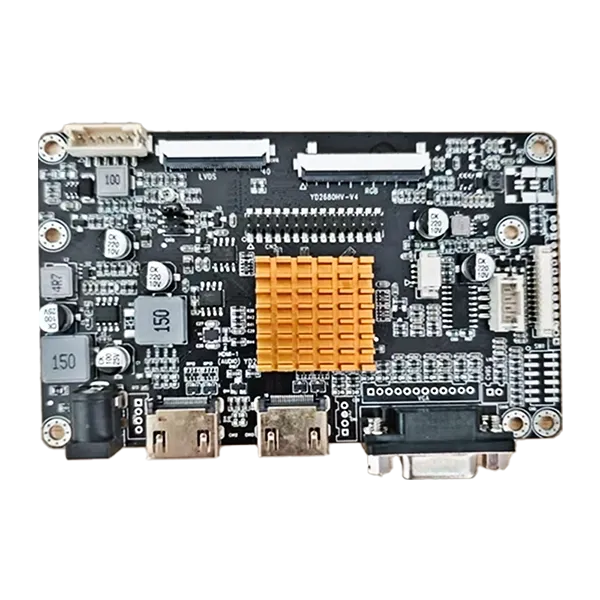

2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड काय आहे?
डिस्प्ले एडी बोर्ड, ज्याला सामान्यतः LCD कंट्रोलर बोर्ड म्हणतात, व्हिडिओ स्रोत आणि LCD पॅनेल दरम्यान कनेक्शन बिंदू म्हणून कार्य करते. औद्योगिक उपकरणांमध्ये, व्हिडिओ स्त्रोत HDMI सिग्नल देऊ शकतो तर निवडलेल्या TFT LCD पॅनेलला LVDS किंवा TTL इंटरफेसची आवश्यकता असू शकते. कंट्रोलर येणाऱ्या व्हिडिओ सिग्नलचे भाषांतर आणि प्रक्रिया करतो जेणेकरून ते योग्य LCD इंटरफेसवर वितरित केले जाऊ शकते.
द2-HDMI ते LVDS TTL इंटरफेस AD बोर्डविशेषतः या प्रकारच्या एकत्रीकरणासाठी डिझाइन केलेले आहे. हे दोन HDMI व्हिडिओ इनपुटला समर्थन देते आणि सुसंगत औद्योगिक TFT LCD पॅनेलसाठी LVDS किंवा RGB TTL आउटपुट प्रदान करू शकते. उत्पादनाच्या वैशिष्ट्यांनुसार, विशिष्ट पॅनेलच्या आवश्यकतांवर अवलंबून, ते अंदाजे 7 ते 32 इंचांच्या औद्योगिक TFT डिस्प्लेसाठी कॉन्फिगर केले जाऊ शकते.
OEM प्रकल्पांसाठी, हा दृष्टिकोन पॅनेल मॉडेल किंवा उपकरणे कॉन्फिगरेशन बदलताना संपूर्ण डिस्प्ले इलेक्ट्रॉनिक्सची पुनर्रचना करण्याची आवश्यकता कमी करू शकतो. त्याऐवजी, अभियंते योग्य कंट्रोलर कॉन्फिगरेशन निवडू शकतात आणि एलसीडीचे रिझोल्यूशन, वेळ, इंटरफेस व्याख्या आणि पॉवर आवश्यकता सत्यापित करू शकतात.
इंडस्ट्रियल डिस्प्लेमध्ये ड्युअल एचडीएमआय इनपुट्स का महत्त्वाचे आहेत?
औद्योगिक प्रणाली अधिकाधिक व्हिडिओ स्रोत वापरतात. उदाहरणार्थ, औद्योगिक कॅमेरा, तपासणी प्रणाली, एम्बेडेड संगणक किंवा दुय्यम प्रक्रिया युनिटकडून सिग्नल प्राप्त करताना मशीनला संगणकावरून माहिती प्रदर्शित करण्याची आवश्यकता असू शकते.
दोन HDMI इनपुटसह कंट्रोलर दोन डिजिटल व्हिडिओ स्रोतांना जोडण्याचा आणि त्यांच्यामध्ये स्विच करण्याचा एक सोयीस्कर मार्ग प्रदान करतो. हे प्रत्येक ऍप्लिकेशनमध्ये अतिरिक्त बाह्य स्विचिंग डिव्हाइसची आवश्यकता न ठेवता सिस्टम आर्किटेक्चरला अधिक लवचिक बनवू शकते.
- एकाधिक व्हिडिओ स्रोत:दोन HDMI इनपुट अधिक प्रणाली लवचिकता प्रदान करतात.
- सिस्टम एकत्रीकरण:व्हिडिओ-स्रोत स्विचिंग डिस्प्ले आर्किटेक्चरमध्ये समाविष्ट केले जाऊ शकते.
- उपकरणे अपग्रेड:विद्यमान प्रणाली नवीन HDMI-आधारित व्हिडिओ स्त्रोतांशी जुळवून घेऊ शकतात.
- डिझाइन लवचिकता:अभियंते वेगवेगळ्या स्त्रोत कॉन्फिगरेशनच्या आसपास प्रदर्शन प्रणाली तयार करू शकतात.
हे वैशिष्ट्य विशेषतः औद्योगिक HMI प्रणाली, नियंत्रण टर्मिनल, तपासणी उपकरणे, कियोस्क आणि इतर उत्पादनांसाठी उपयुक्त आहे जेथे प्रदर्शन-स्रोत लवचिकता महत्त्वाची आहे.
LVDS आणि TTL आउटपुट LCD सुसंगतता कशी सुधारतात?
एलसीडी पॅनेल सर्व समान इलेक्ट्रिकल इंटरफेस वापरत नाहीत. इंडस्ट्रियल TFT ऍप्लिकेशन्समध्ये सामान्यतः आढळणारे दोन इंटरफेस LVDS आणि TTL/RGB आहेत. चुकीचा कंट्रोलर इंटरफेस निवडल्याने विसंगतता, अस्थिर प्रतिमा किंवा अतिरिक्त हार्डवेअर रीडिझाइन होऊ शकते.
LVDS आणि TTL दोन्ही आउटपुटला सपोर्ट केल्याने सिस्टीम डिझायनर्सना सुसंगत LCD पॅनेल निवडताना अधिक पर्याय मिळतात. कंट्रोलरच्या LVDS कनेक्शनमध्ये समर्पित विभेदक सिग्नल जोड्यांचा समावेश आहे, तर त्याचा TTL इंटरफेस RGB डेटा आणि सुसंगत पॅनेलसाठी सिंक्रोनायझेशन सिग्नल प्रदान करतो.
| इंटरफेस | ठराविक कार्य | एकत्रीकरण मूल्य |
|---|---|---|
| LVDS | हाय-स्पीड डिफरेंशियल एलसीडी डेटा ट्रान्समिशन | अनेक औद्योगिक TFT LCD पॅनल्ससाठी योग्य |
| TTL / RGB | समांतर RGB प्रदर्शन डेटा आणि वेळ सिग्नल | सुसंगत TTL-इंटरफेस TFT पटलांना सपोर्ट करते |
| HDMI | डिजिटल व्हिडिओ स्रोत इनपुट | आधुनिक व्हिडिओ उपकरणांसाठी सोयीस्कर कनेक्शन |
अभियंत्यांनी नेहमी उत्पादनापूर्वी अचूक एलसीडी मॉडेल, रिझोल्यूशन, वेळेचे मापदंड, व्होल्टेज आवश्यकता, कनेक्टर कॉन्फिगरेशन आणि पिन मॅपिंगची पुष्टी केली पाहिजे. इंटरफेस सुसंगतता केवळ इंटरफेस नावापेक्षा संपूर्ण पॅनेल तपशीलावर अवलंबून असते.
विचारात घेण्यासाठी मुख्य वैशिष्ट्ये काय आहेत?
औद्योगिक एलसीडी कंट्रोलर निवडण्यासाठी इनपुट आणि आउटपुट कनेक्टर भौतिकरित्या जुळतात की नाही हे तपासण्यापेक्षा अधिक आवश्यक आहे. इलेक्ट्रिकल स्पेसिफिकेशन्स, फर्मवेअर कॉन्फिगरेशन, पॅनेलची वेळ, बॅकलाइट आवश्यकता आणि दीर्घकालीन पुरवठा विचार या सर्व गोष्टी प्रकल्पाच्या विश्वासार्हतेवर परिणाम करू शकतात.
ड्युअल HDMI व्हिडिओ इनपुट
दोन HDMI इनपुट उपकरण डिझाइनरना एकाधिक डिजिटल व्हिडिओ स्त्रोत कनेक्ट करण्यास आणि सिस्टम आवश्यकतांनुसार योग्य स्त्रोत निवडण्याची परवानगी देतात.
LVDS आणि TTL आउटपुट सपोर्ट
दोन्ही आउटपुट प्रकारांना सपोर्ट करणे सुसंगत TFT LCD पॅनल्सची श्रेणी विस्तृत करते आणि जेव्हा OEM प्रकल्प भिन्न डिस्प्ले कॉन्फिगरेशन वापरतो तेव्हा हार्डवेअर रीडिझाइन कमी करू शकतो.
लवचिक फर्मवेअर कॉन्फिगरेशन
फर्मवेअर एलसीडी रिझोल्यूशन, टाइमिंग पॅरामीटर्स, इंटरफेस व्याख्या, ओएसडी आवश्यकता, स्टार्टअप लोगो आणि इतर अनुप्रयोग-विशिष्ट सेटिंग्जनुसार सानुकूलित केले जाऊ शकते. हे विशेषतः OEM आणि ODM उपकरणांसाठी मौल्यवान आहे जेथे मानक नियंत्रक कॉन्फिगरेशन पुरेसे असू शकत नाही.
औद्योगिक-देणारं डिझाइन
स्थिर सिग्नल प्रक्रिया, हस्तक्षेप कमी करणे, घटकांची उपलब्धता आणि दीर्घकालीन ऑपरेशन यावर लक्ष केंद्रित केलेल्या डिझाइनच्या विचारांसह, बोर्ड सतत औद्योगिक अनुप्रयोगांसाठी आहे.
कॉम्पॅक्ट इंटिग्रेशन
एक समर्पित कंट्रोलर बोर्ड एम्बेडेड उपकरणांचे अंतर्गत डिस्प्ले आर्किटेक्चर सुलभ करू शकतो, अभियंत्यांना एलसीडी कनेक्शन, बॅकलाइट नियंत्रण, सिग्नल रूपांतरण आणि परिभाषित हार्डवेअर प्लॅटफॉर्ममध्ये संबंधित डिस्प्ले फंक्शन्स व्यवस्थापित करण्यात मदत करतो.
हा डिस्प्ले कंट्रोलर कुठे वापरला जाऊ शकतो?
कंट्रोलर HDMI इनपुट लवचिकता LVDS आणि TTL LCD आउटपुट पर्यायांसह एकत्रित केल्यामुळे, ते एम्बेडेड आणि औद्योगिक प्रदर्शन अनुप्रयोगांची विस्तृत श्रेणी देऊ शकते.
| अर्ज | कंट्रोलर उपयुक्त का आहे |
|---|---|
| औद्योगिक ऑटोमेशन | औद्योगिक TFT डिस्प्ले पॅनेलसह डिजिटल व्हिडिओ स्रोत कनेक्ट करते |
| वैद्यकीय उपकरणे | विशेष उपकरणांसाठी सानुकूलित प्रदर्शन कॉन्फिगरेशनचे समर्थन करते |
| स्वयं-सेवा कियोस्क | लवचिक व्हिडिओ इनपुट आणि एम्बेडेड एलसीडी एकत्रीकरण प्रदान करते |
| डिजिटल साइनेज | सुसंगत LCD पॅनेल चालविण्यासाठी HDMI-आधारित सामग्री स्रोत सक्षम करते |
| वाहतूक उपकरणे | स्थिर ऑपरेशनची आवश्यकता असलेल्या एम्बेडेड डिस्प्ले सिस्टमला समर्थन देते |
| एम्बेडेड सिस्टम्स | अनुप्रयोग-विशिष्ट प्रदर्शन डिझाइनसाठी कॉन्फिगर करण्यायोग्य इंटरफेस ऑफर करते |
योग्य कॉन्फिगरेशन उपकरणाचे ऑपरेटिंग वातावरण, LCD मॉडेल, व्हिडिओ स्त्रोत, रिझोल्यूशन, यांत्रिक जागा आणि पॉवर आर्किटेक्चर यावर अवलंबून असते. या कारणास्तव, मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी अभियांत्रिकी सत्यापन पूर्ण केले पाहिजे.
हे OEM प्रदर्शन एकत्रीकरण कसे सुलभ करते?
जेव्हा OEM प्रकल्पासाठी LCD पॅनेल, टच स्क्रीन, कंट्रोलर, केबल्स, फर्मवेअर, बॅकलाईट आणि यांत्रिक संरचना एकत्र काम करणे आवश्यक असते तेव्हा डिस्प्ले इंटिग्रेशन क्लिष्ट होऊ शकते. एक कंट्रोलर बोर्ड जो लक्ष्य LCD च्या आसपास कॉन्फिगर केला जाऊ शकतो तो यापैकी काही एकीकरण आव्हाने कमी करू शकतो.
SKY-TDM LCD निवड, कंट्रोलर कॉन्फिगरेशन, टच स्क्रीन कस्टमायझेशन, ऑप्टिकल बाँडिंग, कव्हर ग्लास, इंटरफेस केबल्स आणि संबंधित डिस्प्ले इंटिग्रेशन आवश्यकतांचा समावेश करणारी डिस्प्ले अभियांत्रिकी सेवा प्रदान करते. त्याच्या गुणवत्ता व्यवस्थापन प्रणालींमध्ये ISO 9001, ISO 13485, आणि IATF 16949 प्रमाणपत्रे समाविष्ट आहेत, तर कंट्रोलर बोर्ड कंपनीच्या उत्पादन माहितीनुसार शिपमेंटपूर्वी कार्यात्मक चाचणी घेतात.
OEM आणि ODM ग्राहकांसाठी, अभियांत्रिकी समर्थनामध्ये हे समाविष्ट असू शकते:
- एलसीडी रिझोल्यूशन आणि वेळ कॉन्फिगरेशन
- LVDS पिन मॅपिंग आणि TTL वेळेचे समायोजन
- फर्मवेअर ऑप्टिमायझेशन
- बॅकलाइट आणि ब्राइटनेस नियंत्रण
- ओएसडी भाषा कॉन्फिगरेशन
- स्टार्टअप लोगो सानुकूलन
- केबल पिन आणि कनेक्टर कॉन्फिगरेशन
- यांत्रिक माउंटिंग आवश्यकता
- एलसीडी आणि टच पॅनेल जुळत आहे
हा एकात्मिक दृष्टीकोन अशा प्रकल्पांसाठी विशेषतः मौल्यवान असू शकतो जेथे डिस्प्ले सुसंगतता आणि दीर्घकालीन घटकांची उपलब्धता हे डिझाइन विचारात घेतले जाते.
नियंत्रक मंडळाचे तांत्रिक विहंगावलोकन
खालील सारणी या कंट्रोलर सोल्यूशनच्या महत्त्वाच्या वैशिष्ट्यांचा सारांश देते आणि डिस्प्ले-सिस्टमच्या विकासादरम्यान त्यांची व्यावहारिक प्रासंगिकता स्पष्ट करते.
| तपशील / वैशिष्ट्य | उपलब्ध कॉन्फिगरेशन | अभियांत्रिकी लाभ |
|---|---|---|
| व्हिडिओ इनपुट | 2 × HDMI | एकाधिक डिजिटल व्हिडिओ स्त्रोतांना समर्थन देते |
| एलसीडी आउटपुट | LVDS आणि TTL / RGB | सुसंगत एलसीडी निवडी विस्तृत करते |
| एलसीडी आकार श्रेणी | अंदाजे 7-32 इंच | विविध औद्योगिक प्रदर्शन स्वरूपांसाठी योग्य |
| फर्मवेअर | कॉन्फिगर करण्यायोग्य | प्रोजेक्ट-विशिष्ट प्रदर्शन पॅरामीटर्सचे समर्थन करते |
| LVDS कनेक्टर | JST 2×15 पिन | विभेदक प्रदर्शन सिग्नल कनेक्शन प्रदान करते |
| LVDS FFC | 40-पिन, 0.5 मिमी | सुसंगत एलसीडी पॅनेल कनेक्शनचे समर्थन करते |
| TTL T-CON | 50-पिन FFC | RGB आणि टाइमिंग सिग्नल कनेक्शन प्रदान करते |
| बॅकलाइट इंटरफेस | PH2.0 6-पिन | सुसंगत बॅकलाइट पॉवर आणि नियंत्रणास समर्थन देते |
वास्तविक पिन व्याख्या आणि इलेक्ट्रिकल कॉन्फिगरेशन नेहमी लक्ष्यित एलसीडी डेटाशीटच्या विरूद्ध तपासले पाहिजे. उदाहरणार्थ, LVDS इंटरफेस भिन्न TX सिग्नल जोड्यांचा वापर करतो, तर TTL इंटरफेसमध्ये RGB डेटा, DE, VS, HS, DCLK आणि संबंधित नियंत्रण सिग्नल समाविष्ट असतात. यशस्वी एकीकरणासाठी योग्य पिन मॅपिंग आवश्यक आहे.
वारंवार विचारले जाणारे प्रश्न
1. या कंट्रोलरशी कोणते एलसीडी पॅनल्स कनेक्ट केले जाऊ शकतात?
कंपॅटिबल LVDS किंवा TTL इंटरफेस वापरून औद्योगिक TFT LCD पॅनेलच्या विस्तृत श्रेणीसाठी कंट्रोलर कॉन्फिगर केले जाऊ शकते. अंदाजे 7-32 इंच श्रेणीतील पॅनेल विशिष्ट मॉडेल आणि इलेक्ट्रिकल आवश्यकतांनुसार समर्थित केले जाऊ शकतात. LCD मॉडेल क्रमांक प्रदान केल्याने अभियांत्रिकी कार्यसंघ सुसंगतता सत्यापित करू शकतो.
2. फर्मवेअर OEM प्रकल्पासाठी सानुकूलित केले जाऊ शकते?
होय. फर्मवेअर कस्टमायझेशनमध्ये LCD रिझोल्यूशन, टाइमिंग पॅरामीटर्स, इंटरफेस व्याख्या, OSD सेटिंग्ज, स्टार्टअप लोगो आणि इतर प्रोजेक्ट-विशिष्ट आवश्यकता समाविष्ट होऊ शकतात.
3. बोर्ड LVDS आणि TTL LCD दोन्ही पॅनेलला सपोर्ट करतो का?
होय. कंट्रोलरची रचना LVDS आणि RGB TTL आउटपुट पर्याय प्रदान करण्यासाठी केली गेली आहे, ज्यामुळे तो वेगवेगळ्या सुसंगत औद्योगिक TFT LCD कॉन्फिगरेशनला सपोर्ट करू शकतो.
4. एकाच वेळी दोन HDMI स्त्रोत जोडले जाऊ शकतात?
बोर्ड दोन HDMI इनपुट इंटरफेस प्रदान करतो, दोन सुसंगत डिजिटल व्हिडिओ स्त्रोतांना कॉन्फिगर केलेल्या ऍप्लिकेशननुसार स्त्रोत निवडीसह डिस्प्ले सिस्टममध्ये समाविष्ट करण्याची परवानगी देतो.
5. हा कंट्रोलर सतत औद्योगिक अनुप्रयोगांसाठी योग्य आहे का?
स्थिर सिग्नल प्रक्रिया, हस्तक्षेप नियंत्रण, औद्योगिक-देणारं घटक आणि दीर्घकालीन पुरवठा विचारांवर भर देऊन उत्पादन औद्योगिक अनुप्रयोग आणि सतत ऑपरेशनसाठी डिझाइन केलेले आहे.
6. SKY-TDM संपूर्ण डिस्प्ले असेंब्ली देऊ शकते का?
होय. SKY-TDM औद्योगिक LCD पॅनल्स, कॅपेसिटिव्ह किंवा रेझिस्टिव्ह टच स्क्रीन्स, कंट्रोलर बोर्ड, इंटरफेस केबल्स, ऑप्टिकल बाँडिंग, कव्हर ग्लास आणि संबंधित OEM/ODM अभियांत्रिकी सेवांसह व्यापक डिस्प्ले एकत्रीकरण आवश्यकतांना समर्थन देऊ शकते.
एक सानुकूल औद्योगिक प्रदर्शन समाधान मिळवा
योग्य एलसीडी कंट्रोलर निवडणे ही स्थिर औद्योगिक प्रदर्शन प्रणाली तयार करण्यासाठी एक महत्त्वाची पायरी आहे. ड्युअल HDMI इनपुट, LVDS आणि TTL आउटपुट सुसंगतता, कॉन्फिगर करण्यायोग्य फर्मवेअर आणि LCD जुळणी आणि एकत्रीकरणासाठी अभियांत्रिकी समर्थनासह, हा नियंत्रक OEM विकासकांना त्यांच्या विशिष्ट तांत्रिक आवश्यकतांनुसार डिस्प्ले सिस्टम तयार करण्यात मदत करू शकतो. तुम्ही नवीन औद्योगिक HMI, वैद्यकीय उपकरण, किओस्क, वाहतूक प्रदर्शन किंवा एम्बेडेड उपकरणे प्रकल्पाचे मूल्यमापन करत असल्यास, 2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड आणिआमच्याशी संपर्क साधातुमचे एलसीडी मॉडेल, रिझोल्यूशन, इंटरफेस प्रकार, प्रमाण आणि प्रकल्प आवश्यकता. SKY-TDM सुसंगतता सत्यापित करण्यात आणि आपल्या अनुप्रयोगासाठी व्यावहारिक प्रदर्शन समाधान विकसित करण्यात मदत करू शकते.
