एचडीएमआय आणि डीपी आणि व्हीजीए आणि टाइप सी ते एलव्हीडीएस ईडीपी इंटरफेस एडी बोर्ड इंडस्ट्रियल डिस्प्ले इंटिग्रेशन कसे सोपे करू शकतात

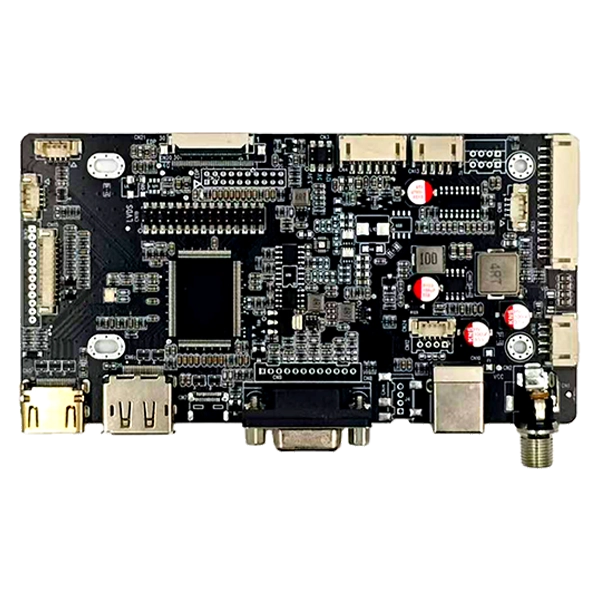

SKY-TDMविकसित करतेHDMI आणि DP आणि VGA आणि टाइप C ते LVDS EDP इंटरफेस AD बोर्डOEM, सिस्टम इंटिग्रेटर आणि औद्योगिक उपकरण उत्पादकांना एका लवचिक डिस्प्ले कंट्रोलरद्वारे LVDS किंवा eDP LCD पॅनेलसह एकाधिक व्हिडिओ स्रोत कनेक्ट करण्यात मदत करण्यासाठी. एचडीएमआय, डिस्प्लेपोर्ट, व्हीजीए, आणि यूएसबी टाइप-सी इनपुट एकाधिक एलसीडी आउटपुट कॉन्फिगरेशनसह एकत्रित करून, बोर्ड एम्बेडेड डिस्प्ले ॲप्लिकेशन्सची मागणी करत असताना हार्डवेअर जटिलता कमी करू शकते.

आधुनिक इंडस्ट्रियल डिस्प्ले सिस्टीमना अनेकदा वेगवेगळ्या होस्ट कॉम्प्युटर, ग्राफिक्स इंटरफेस आणि एलसीडी पॅनेलसह काम करावे लागते. प्रत्येक इंटरफेससाठी स्वतंत्र कंट्रोलर वापरल्याने अभियांत्रिकी कार्य, इन्व्हेंटरी आवश्यकता आणि एकत्रीकरण वेळ वाढू शकतो. मल्टी-इंटरफेस LCD ड्रायव्हर बोर्ड एका औद्योगिक-ग्रेड PCB मध्ये अनेक व्हिडिओ इनपुट आणि डिस्प्ले आउटपुट एकत्र करून अधिक व्यावहारिक दृष्टीकोन प्रदान करतो.

HDMI, DP, VGA, आणि Type-C इंटरफेस कॉन्फिगरेशन होस्ट प्लॅटफॉर्मच्या विस्तृत श्रेणीचे समर्थन करते, तर LVDS आणि eDP आउटपुट कंट्रोलरला वेगवेगळ्या TFT LCD आर्किटेक्चरसाठी योग्य बनवतात. बोर्ड कॉन्फिगर करण्यायोग्य पॅनेल व्होल्टेज, बॅकलाइट आउटपुट, औद्योगिक ऑपरेटिंग तापमान आणि OEM/ODM अभियांत्रिकी सेवांना समर्थन देते, ज्यामुळे ते औद्योगिक HMIs, CNC उपकरणे, वैद्यकीय उपकरणे, किओस्क, मशीन व्हिजन सिस्टम आणि एम्बेडेड डिस्प्लेसाठी योग्य बनते.

सामग्री सारणी

औद्योगिक प्रदर्शनांना एकाधिक व्हिडिओ इंटरफेसची आवश्यकता का आहे?

कंट्रोलर बोर्ड वेगवेगळे डिस्प्ले इंटरफेस कसे जोडते?

इंटरफेस एडी बोर्डची प्रमुख वैशिष्ट्ये काय आहेत?

मुख्य तांत्रिक वैशिष्ट्ये काय आहेत?

हा डिस्प्ले कंट्रोलर कुठे वापरला जाऊ शकतो?

OEM आणि ODM सपोर्ट डिस्प्ले इंटिग्रेशन कसे सुधारते?

अभियंत्यांनी योग्य डिस्प्ले कंट्रोलर कसा निवडावा?

वारंवार विचारले जाणारे प्रश्न

अंतिम टेकअवे

औद्योगिक प्रदर्शनांना एकाधिक व्हिडिओ इंटरफेसची आवश्यकता का आहे?

औद्योगिक प्रदर्शन प्रकल्प क्वचितच एकाच हार्डवेअर आर्किटेक्चरचे अनुसरण करतात. एक मशीन डिस्प्लेपोर्टसह औद्योगिक संगणक वापरू शकते, दुसरे HDMI वर अवलंबून असू शकते, तर जुनी उपकरणे अद्याप VGA वापरू शकतात. डिस्प्लेच्या बाजूला, LCD मॉड्यूल त्याच्या निर्मिती, रिझोल्यूशन, आकार आणि डिझाइनवर अवलंबून LVDS किंवा eDP वापरू शकते.

हे एक सामान्य अभियांत्रिकी आव्हान निर्माण करते: व्हिडिओ स्त्रोत आणि LCD पॅनेल समान इंटरफेस मानक वापरत नाहीत. लवचिक नियंत्रकाशिवाय, अभियंत्यांना वेगवेगळ्या प्रकल्पांसाठी भिन्न रूपांतरण बोर्डांची आवश्यकता असू शकते.

मल्टी-इनपुट डिस्प्ले कंट्रोलर हे आर्किटेक्चरला समर्थन देऊन सोपे करू शकतो:

• सामान्य डिजिटल होस्ट सिस्टमसाठी HDMI व्हिडिओ स्रोत.
• आधुनिक औद्योगिक संगणक आणि एम्बेडेड प्लॅटफॉर्मसाठी डिस्प्लेपोर्ट.
• लेगसी संगणक आणि उपकरणे अपग्रेडसाठी VGA.
• सुसंगत कॉम्पॅक्ट कॉम्प्युटिंग प्लॅटफॉर्मसाठी DP Alt मोडसह USB Type-C.
• सुसंगत औद्योगिक TFT LCD पॅनेलसाठी LVDS आउटपुट.
• नवीन उच्च-कार्यक्षमता LCD आर्किटेक्चरसाठी eDP आउटपुट.

OEM प्रकल्पांसाठी, जेव्हा जेव्हा होस्ट प्लॅटफॉर्म बदलतो तेव्हा ही लवचिकता डिस्प्ले इलेक्ट्रॉनिक्सची पुनर्रचना करण्याची गरज कमी करण्यात मदत करू शकते.

कंट्रोलर बोर्ड वेगवेगळे डिस्प्ले इंटरफेस कसे जोडते?

एलसीडी ड्रायव्हर किंवा एडी बोर्डची मूलभूत भूमिका म्हणजे होस्ट डिव्हाइसवरून व्हिडिओ माहिती प्राप्त करणे, सिग्नलवर प्रक्रिया करणे आणि निवडलेल्या एलसीडी पॅनेलवर योग्य डिस्प्ले सिग्नल वितरित करणे. होस्ट-साइड इंटरफेस आणि पॅनेल-साइड इंटरफेस एकसारखे असणे आवश्यक नाही.

या कॉन्फिगरेशनमध्ये, HDMI, DP, VGA, आणि Type-C व्हिडिओ इनपुट पर्याय म्हणून कार्य करते. कंट्रोलर या सिग्नल्सवर प्रक्रिया करतो आणि कनेक्ट केलेल्या पॅनेल आर्किटेक्चरनुसार LVDS किंवा eDP आउटपुट प्रदान करतो.

बोर्ड 20-पिन, 30-पिन आणि 40-पिन FPC पर्यायांसह ड्युअल-चॅनल 8-बिट LVDS आणि अनेक eDP कॉन्फिगरेशनला समर्थन देतो. हे पॅनेल सुसंगतता प्रणाली एकत्रीकरणाचा एक महत्त्वाचा भाग बनवते. अभियंत्यांनी उत्पादनापूर्वी एलसीडी मॉडेल, रिझोल्यूशन, इंटरफेस प्रकार, पिन परिभाषा, पॅनेल व्होल्टेज, बॅकलाइट आवश्यकता आणि फर्मवेअर कॉन्फिगरेशन सत्यापित केले पाहिजे.

उदाहरणार्थ, जुने VGA-आधारित औद्योगिक मशीन अपग्रेड करणारा सिस्टम इंटिग्रेटर VGA इनपुट स्वीकारणारा कंट्रोलर वापरत असताना विद्यमान LCD आर्किटेक्चर संभाव्यपणे राखू शकतो. याउलट, नवीन एम्बेडेड सिस्टम ईडीपी पॅनेल चालवताना HDMI, DP किंवा सुसंगत टाइप-सी इनपुट वापरू शकते.

इंटरफेस एडी बोर्डची प्रमुख वैशिष्ट्ये काय आहेत?

1. एकाधिक व्हिडिओ इनपुट पर्याय

बोर्ड HDMI, DisplayPort, VGA आणि USB Type-C व्हिडिओ इनपुट एकत्र करतो. हे मल्टी-इंटरफेस आर्किटेक्चर उपकरण विकसकांना औद्योगिक संगणक, एम्बेडेड बोर्ड आणि होस्ट डिव्हाइसेस निवडताना अधिक स्वातंत्र्य देते.

2. LVDS आणि eDP डिस्प्ले सुसंगतता

LVDS आणि eDP या दोन्हींना सपोर्ट करणे कंट्रोलरला TFT LCD तंत्रज्ञानाच्या वेगवेगळ्या पिढ्यांसाठी योग्य बनवते. उपलब्ध कॉन्फिगरेशनमध्ये ड्युअल-चॅनेल 8-बिट LVDS तसेच 20-पिन, 30-पिन आणि 40-पिन ईडीपी इंटरफेस समाविष्ट आहेत.

3. लवचिक पॉवर कॉन्फिगरेशन

कंट्रोलर 3.3V, 5V आणि 12V च्या पॅनेल व्होल्टेज पर्यायांना समर्थन देतो. बॅकलाइट आउटपुट पर्यायांमध्ये 5V, 12V आणि 24V समाविष्ट आहे. ही लवचिकता विविध विद्युत आवश्यकतांसह एलसीडी मॉड्यूल्स एकत्रित करताना उपयुक्त आहे.

4. औद्योगिक कार्य क्षमता

निर्दिष्ट ऑपरेटिंग तापमान श्रेणी -20°C ते 80°C आहे. डिझाईनमध्ये औद्योगिक-दर्जाचे घटक, लो-रिपल पॉवर डिझाइन आणि उपकरणांच्या मागणीच्या वातावरणासाठी वर्धित ESD संरक्षण देखील समाविष्ट आहे.

5. प्रतिमा प्रक्रिया आणि विस्तार कार्ये

उत्पादन माहिती ऑनबोर्ड DDR मेमरी, FRC प्रक्रिया आणि 180° इमेज रोटेशन निर्दिष्ट करते. ही फंक्शन्स एम्बेडेड डिस्प्लेमध्ये मौल्यवान असू शकतात जिथे प्रतिमा अभिमुखता आणि प्रदर्शन प्रक्रिया भौतिक स्थापनेशी जुळवून घेणे आवश्यक आहे.

मुख्य तांत्रिक वैशिष्ट्ये काय आहेत?

खालील सारणी या मल्टी-इंटरफेस डिस्प्ले कंट्रोलरसाठी उपलब्ध असलेल्या प्राथमिक वैशिष्ट्यांचा सारांश देते:

कारण LCD पॅनेल समान सामान्य इंटरफेस मानक वापरत असताना देखील भिन्न पिन व्याख्या असू शकतात, अभियंत्यांनी प्रत्येक पॅनेल थेट अदलाबदल करण्यायोग्य आहे असे मानण्याऐवजी सुसंगतता पडताळणीसाठी प्रारंभिक बिंदू मानावे.

हा डिस्प्ले कंट्रोलर कुठे वापरला जाऊ शकतो?

एकाधिक व्हिडिओ इनपुट आणि LVDS/eDP आउटपुटचे संयोजन या प्रकारचे कंट्रोलर औद्योगिक आणि एम्बेडेड डिस्प्ले ऍप्लिकेशन्सच्या विस्तृत श्रेणीसाठी योग्य बनवते.

औद्योगिक HMI टर्मिनल्स

औद्योगिक संगणकांना TFT LCD डिस्प्लेशी जोडताना मानवी-मशीन इंटरफेसना सतत कार्यरत राहावे लागते. लवचिक व्हिडिओ इनपुट पर्याय हार्डवेअर प्लॅटफॉर्म निवड आणि उपकरणे अपग्रेड सुलभ करतात.

सीएनसी मशीन इंटरफेस

CNC प्रणाली वेगवेगळ्या पिढ्यांचे संगणकीय हार्डवेअर वापरू शकतात. एक मल्टी-इंटरफेस कंट्रोलर योग्य LCD पॅनेलसह लेगसी किंवा आधुनिक व्हिडिओ स्रोत कनेक्ट करण्यात मदत करू शकतो.

वैद्यकीय उपकरणे दाखवतात

वैद्यकीय निदान आणि प्रयोगशाळा उपकरणांना स्थिर डिस्प्ले ऑपरेशन आणि काळजीपूर्वक जुळलेल्या एलसीडी कॉन्फिगरेशनची आवश्यकता असू शकते. पॅनेल सुसंगतता चाचणी आणि सानुकूलित डिस्प्ले पॅरामीटर्स एकत्रीकरणादरम्यान महत्त्वपूर्ण असू शकतात.

मशीन व्हिजन सिस्टम्स

मशीन व्हिजन उपकरणे सामान्यतः औद्योगिक संगणक, कॅमेरे, प्रक्रिया युनिट्स आणि ऑपरेटर डिस्प्ले एकत्र करतात. लवचिक व्हिडिओ इंटरफेस डिस्प्ले सबसिस्टमला भिन्न होस्ट कॉन्फिगरेशन्स सामावून घेण्यास अनुमती देतात.

ओपन-फ्रेम मॉनिटर्स आणि कियोस्क

सेल्फ-सर्व्हिस टर्मिनल्स, किओस्क आणि ओपन-फ्रेम मॉनिटर्स भिन्न एलसीडी आकार आणि होस्ट प्लॅटफॉर्म वापरू शकतात. कॉन्फिगर करण्यायोग्य कंट्रोलर उत्पादकांना त्यांच्या डिस्प्ले आर्किटेक्चरचा भाग उत्पादन प्रकारांमध्ये प्रमाणित करण्यात मदत करू शकतो.

OEM आणि ODM सपोर्ट डिस्प्ले इंटिग्रेशन कसे सुधारते?

एलसीडी ड्रायव्हर बोर्ड निवडणे केवळ कनेक्टरच्या प्रकाराबद्दल नाही. अचूक एलसीडी पॅनेल आणि सिस्टम आर्किटेक्चरसह कंट्रोलर जुळण्यावर यशस्वी एकीकरण अवलंबून असते.

OEM आणि ODM प्रकल्पांसाठी, अभियांत्रिकी समर्थनामध्ये हे समाविष्ट असू शकते:

• एलसीडी पॅनेल सुसंगतता पडताळणी.
• फर्मवेअर ऑप्टिमायझेशन आणि समायोजन.
• EDID सुधारणा.
• बॅकलाइट पॅरामीटर ट्यूनिंग.
• सानुकूल LVDS आणि eDP केबल डिझाइन.
• सानुकूलित उपकरणांसाठी पीसीबी लोगो प्रिंटिंग.
• पॅनेल व्होल्टेज आणि बॅकलाइट आवश्यकता जुळणी.

या सेवा विशेषतः मौल्यवान असू शकतात जेव्हा ग्राहकाला जेनेरिक कंट्रोलर बोर्ड ऐवजी कस्टमाइज्ड डिस्प्ले असेंब्लीची आवश्यकता असते. एलसीडी, ड्रायव्हर बोर्ड, केबल आणि बॅकलाइटला स्वतंत्र घटक म्हणून हाताळण्याऐवजी, संपूर्ण डिस्प्ले सिस्टीमचे एकात्मिक उपाय म्हणून मूल्यांकन केले जाऊ शकते.

सानुकूलित प्रकल्पासाठी, खरेदीदारांनी तांत्रिक मूल्यमापन करण्यापूर्वी LCD मॉडेल क्रमांक, आवश्यक व्हिडिओ इनपुट, इनपुट पॉवर, बॅकलाइट आवश्यकता, अंदाजे वार्षिक प्रमाण आणि कोणतेही फर्मवेअर किंवा OEM आवश्यकता तयार केल्या पाहिजेत.

अभियंत्यांनी योग्य डिस्प्ले कंट्रोलर कसा निवडावा?

कंट्रोलर बोर्ड खरेदी करण्यापूर्वी, अभियंत्यांनी केवळ बाह्य कनेक्टरच्या स्वरूपानुसार बोर्ड निवडण्याऐवजी अनेक तांत्रिक बाबींची पडताळणी केली पाहिजे.

1. एलसीडी इंटरफेसची पुष्टी करा.पॅनेल LVDS किंवा eDP वापरत आहे की नाही ते निश्चित करा आणि अचूक कनेक्टर आणि पिन कॉन्फिगरेशन ओळखा.
2. पॅनेल व्होल्टेज तपासा.LCD ला 3.3V, 5V, किंवा 12V आवश्यक आहे का ते तपासा.
3. बॅकलाइट सत्यापित करा.आवश्यक बॅकलाइट व्होल्टेजची पुष्टी करा, सिग्नल सक्षम करा आणि PWM आवश्यकता.
4. व्हिडिओ स्त्रोत तपासा.होस्ट HDMI, DP, VGA किंवा सुसंगत Type-C DP Alt मोड वापरतो की नाही ते ओळखा.
5. ठराव आणि वेळेची पुष्टी करा.कंट्रोलर फर्मवेअर लक्ष्य पॅनेलच्या डिस्प्ले पॅरामीटर्सशी सुसंगत असणे आवश्यक आहे.
6. ऑपरेटिंग वातावरणाचे मूल्यांकन करा.औद्योगिक उपकरणांसाठी तापमान, ईएसडी, पॉवर स्थिरता आणि सतत ऑपरेटिंग आवश्यकता विचारात घेतल्या पाहिजेत.
7. सानुकूलित आवश्यकतांवर चर्चा करा.OEM उत्पादनासाठी, केबल कॉन्फिगरेशन, फर्मवेअर, PCB मार्किंग आणि पॅनेल जुळणी मोठ्या प्रमाणात उत्पादन करण्यापूर्वी पुष्टी केली पाहिजे.

ही चेकलिस्ट प्रोटोटाइप चाचणी आणि उत्पादन उपयोजन दरम्यान सुसंगतता समस्या कमी करण्यात मदत करते.

वारंवार विचारले जाणारे प्रश्न

Q1: बोर्ड LVDS आणि eDP LCD दोन्ही पॅनेलला सपोर्ट करतो का?

होय. कंट्रोलर LVDS आणि eDP TFT LCD पॅनेलला समर्थन देण्यासाठी डिझाइन केलेले आहे. उपलब्ध कॉन्फिगरेशनमध्ये ड्युअल-चॅनल 8-बिट LVDS आणि 20-पिन, 30-पिन आणि 40-पिन FPC इंटरफेससह eDP पर्याय समाविष्ट आहेत.

Q2: कोणते व्हिडिओ इनपुट समर्थित आहेत?

बोर्ड HDMI, DisplayPort, VGA आणि USB Type-C व्हिडिओ इनपुटला सपोर्ट करतो. Type-C व्हिडिओ ऑपरेशन योग्य DisplayPort Alt मोड कार्यक्षमतेला समर्थन देणाऱ्या होस्ट डिव्हाइसवर अवलंबून असते.

Q3: कोणते पॅनेल व्होल्टेज उपलब्ध आहेत?

निर्दिष्ट पॅनेल व्होल्टेज पर्याय 3.3V, 5V आणि 12V आहेत. लक्ष्य एलसीडी पॅनेलच्या तपशीलानुसार योग्य सेटिंग निवडली पाहिजे.

Q4: OEM प्रकल्पासाठी कंट्रोलर सानुकूलित केले जाऊ शकते?

होय. सानुकूलित समर्थनामध्ये एलसीडी सुसंगतता पडताळणी, फर्मवेअर ऑप्टिमायझेशन, ईडीआयडी सुधारणा, बॅकलाइट पॅरामीटर ट्युनिंग, सानुकूलित एलव्हीडीएस/ईडीपी केबल्स आणि पीसीबी लोगो प्रिंटिंग समाविष्ट असू शकते.

Q5: कोटेशनची विनंती करण्यापूर्वी कोणती माहिती प्रदान करावी?

LCD पॅनल मॉडेल, इच्छित व्हिडिओ इनपुट, इनपुट व्होल्टेज, बॅकलाइट आवश्यकता, अपेक्षित वार्षिक प्रमाण आणि कोणतीही OEM किंवा फर्मवेअर सानुकूलित आवश्यकता प्रदान करण्याची शिफारस केली जाते. हे तपशील अभियांत्रिकी कार्यसंघाला सुसंगततेचे अधिक अचूकपणे मूल्यांकन करण्यास अनुमती देतात.

अंतिम टेकअवे

एक लवचिक मल्टी-इंटरफेस डिस्प्ले कंट्रोलर आधुनिक आणि लीगेसी व्हिडिओ स्रोत आणि औद्योगिक TFT LCD पॅनेलच्या विविध पिढ्यांमधील कनेक्शन सुलभ करू शकतो. एचडीएमआय, डिस्प्लेपोर्ट, व्हीजीए आणि टाइप-सी इनपुटसह एलव्हीडीएस आणि ईडीपी आउटपुटसह, सोल्यूशन औद्योगिक HMI, CNC, वैद्यकीय, किओस्क, वाहतूक आणि एम्बेडेड डिस्प्ले ॲप्लिकेशन्सच्या विस्तृत श्रेणीस समर्थन देऊ शकते. कॉन्फिगर करण्यायोग्य पॅनेल पॉवर, बॅकलाइट पर्याय, औद्योगिक तापमान श्रेणी आणि OEM/ODM अभियांत्रिकी सेवा सानुकूलित डिस्प्ले प्रकल्पांना समर्थन देतात.

जर तुम्ही इंडस्ट्रियल डिस्प्ले विकसित करत असाल, विद्यमान LCD सिस्टम अपग्रेड करत असाल किंवा OEM उत्पादनासाठी भरोसेमंद कंट्रोलर सोल्यूशन शोधत असाल, तर तुमचे LCD मॉडेल आणि इंटरफेस आवश्यकता SKY-TDM ला द्या.आमच्याशी संपर्क साधातुमच्या पॅनेलच्या विशिष्ट्यांसह, ॲप्लिकेशनच्या आवश्यकता आणि अपेक्षित प्रमाणासोबत सुसंगतता, सानुकूलित पर्याय आणि तुमच्या प्रोजेक्टसाठी योग्य डिस्प्ले कंट्रोलर सोल्यूशनवर चर्चा करा.
