एलसीडी मॉड्यूल + एलसीडी ड्रायव्हर बोर्ड + टच पॅनेल + विविध केबल्स + यांत्रिक संरचनात्मक घटक
हे सर्वसमावेशक एकीकरण सानुकूलित प्रकल्पांसाठी एक अनिवार्य आवश्यकता बनले आहे, जे स्वतंत्र LCD मॉड्यूल्सवरील पारंपारिक अवलंबनापासून दूर जात आहे. भूतकाळात, बहुतेक प्रकल्पांना फक्त वैयक्तिक घटक आवश्यक होते, जसे की स्वतंत्र टच पॅनेल किंवा स्टँडअलोन एलसीडी मॉड्यूल. तथापि, जसजसा उद्योग विकसित होत आहे, तसतसे प्रकल्प सुरू करण्यासाठी संसाधनांचे एकत्रीकरण हा एक महत्त्वाचा घटक बनला आहे.
जेव्हा हे घटक वेगवेगळ्या पुरवठादारांकडून मिळवले जातात आणि एकत्र केले जातात, तेव्हा घटक सुसंगतता, अंतर्गत जागेचे लेआउट आणि असेंबली प्रक्रिया यासारख्या समस्या अनेकदा उद्भवतात, ज्यामुळे उत्पादनात जुळत नाही. सानुकूलित प्रकल्पांसाठी हे एक अद्वितीय आव्हान आहे.
SKY-TDMची उत्पादने प्रामुख्याने औद्योगिक, वैद्यकीय, सेल्फ-सर्व्हिस किओस्क आणि रेल्वे ट्रान्झिट ऍप्लिकेशन्समधील सानुकूलित प्रकल्पांच्या गरजा पूर्ण करण्यासाठी डिझाइन केलेली आहेत. प्रकल्पाच्या संपूर्ण जीवनचक्रामध्ये सुसंगतता आणि जुळणाऱ्या समस्यांचे निराकरण करण्यासाठी आम्ही एकात्मिक स्पर्श आणि प्रदर्शन उपाय प्रदान करतो.

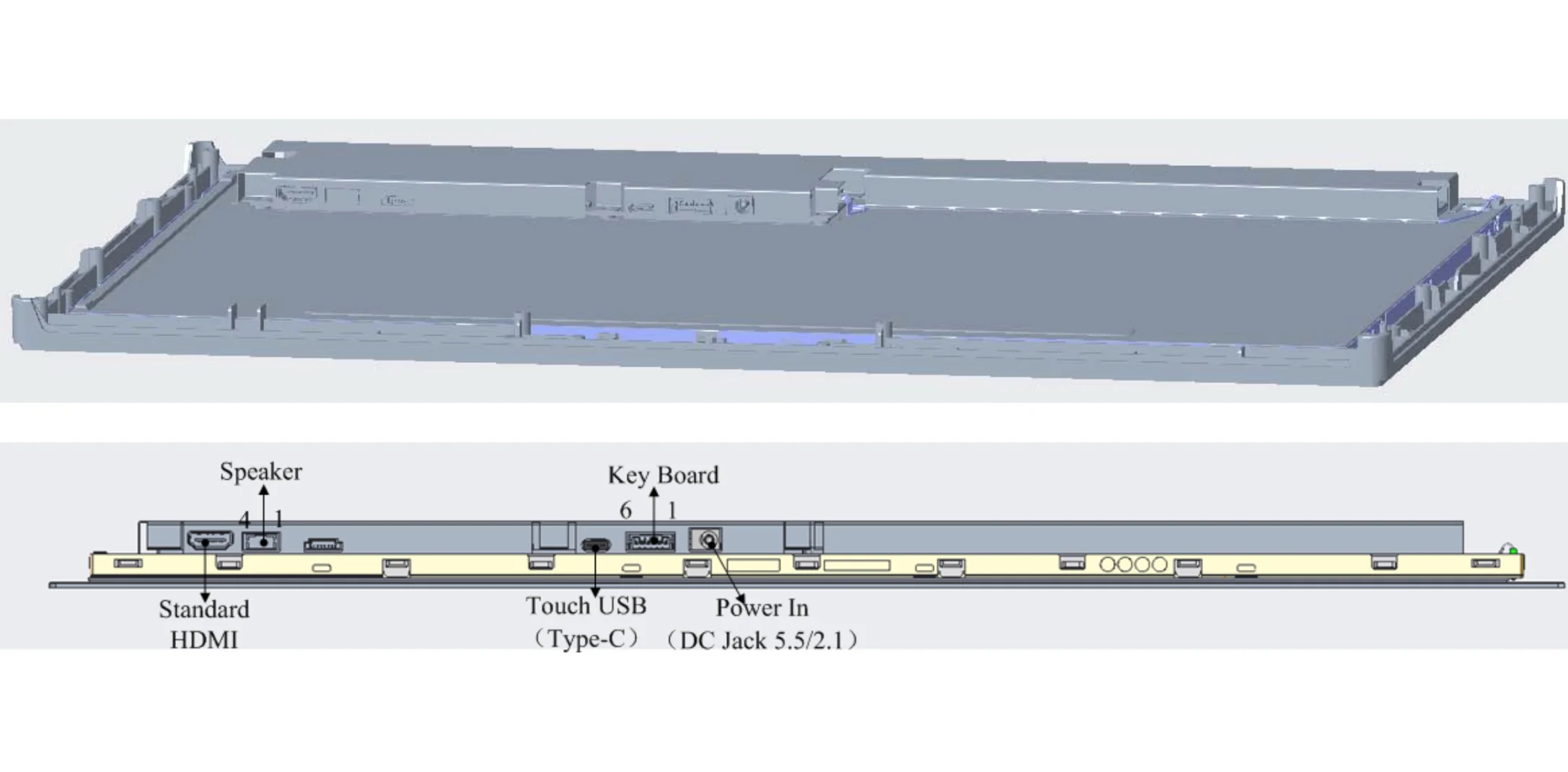

हा एक 21.5-इंचाचा LCD आहे ज्यामध्ये स्पर्श कार्यक्षमता आहे, LCD मॉड्यूल, PCAP कॅपेसिटिव्ह टच पॅनेल आणि ड्रायव्हर बोर्ड सिस्टीम एकाच डिस्प्ले आर्किटेक्चरमध्ये एकत्रित करते. ग्राहकांना केवळ 12V DC पॉवर सप्लाय आणि एक HDMI इनपुट सिग्नल त्यांच्या उपकरणांमध्ये उपयोजित करण्यासाठी प्रदान करणे आवश्यक आहे, बाह्य ड्रायव्हर बोर्डची आवश्यकता दूर करते.
प्रमुख वैशिष्ट्ये:
· 21.5-इंच स्क्रीन आकार
· 1920 x 1080 फुल एचडी रिझोल्यूशन
· PCAP 10-पॉइंट कॅपेसिटिव्ह टच
· HDMI व्हिडिओ इनपुट इंटरफेस
यूएसबी टाइप-सी टच इंटरफेस
· पर्यायी एजी (अँटी-ग्लेअर) आणि एएफ (अँटी-फिंगरप्रिंट) पृष्ठभाग उपचार
· अंगभूत स्पीकर

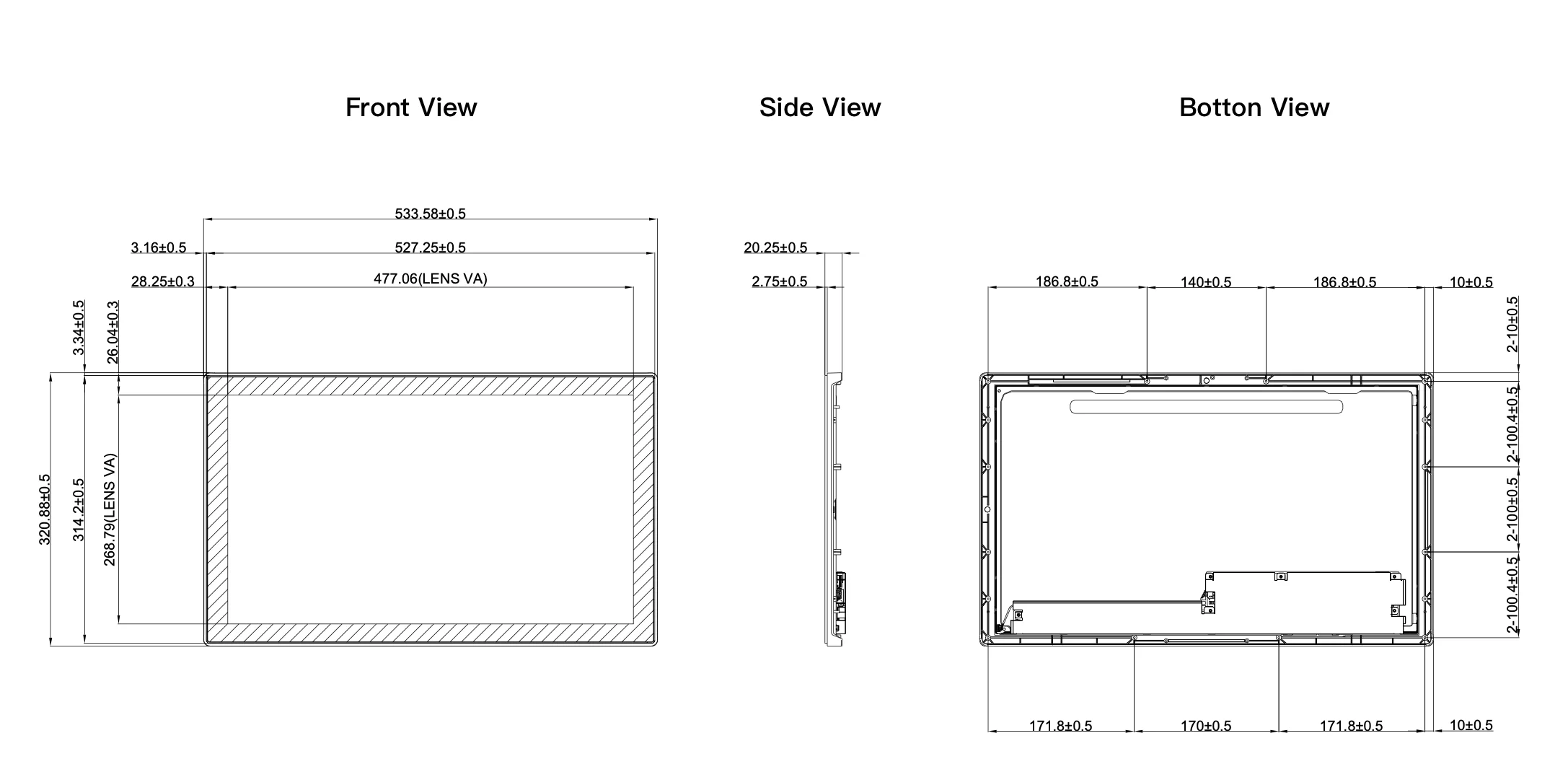

533.58 x 320.88 x 20.25 मिमीच्या एकूण उत्पादनाच्या परिमाणांसह, त्याचा सामान्य उर्जा वापर 26.26W आहे.
एकत्रीकरणाचा मुख्य उद्देश स्वतंत्र घटकांची संख्या कमी करणे आणि डिस्प्ले आर्किटेक्चरची स्थापना सुलभ करणे हा आहे.
इंटिग्रेटेड डिस्प्ले संभाव्यपणे एकूण सिस्टम खर्च कमी करू शकतात. ते घटक खरेदी कार्यक्षमता सुधारण्यास, केबल्स आणि कनेक्टरची आवश्यकता कमी करण्यास, असेंब्ली प्रक्रिया सुव्यवस्थित करण्यात, अभियांत्रिकी समन्वय प्रयत्न कमी करण्यास आणि प्रदर्शन प्रणाली एकत्रीकरण वेळ कमी करण्यात मदत करतात. या सुधारणांमुळे छुपे श्रम खर्च प्रभावीपणे कमी होतात. वास्तविक खर्च कपात मात्र मूळ डिस्प्ले आर्किटेक्चर, उत्पादन व्हॉल्यूम आणि सानुकूलित आवश्यकतांवर अवलंबून असते.
होय, ते कॉम्पॅक्ट मेकॅनिकल डिझाइनसाठी अधिक संधी निर्माण करते. जेव्हा स्टँडअलोन डिस्प्ले ड्रायव्हर बोर्ड LCD पॅनेलच्या मागे किंवा बाजूला स्थापित करणे आवश्यक असते, तेव्हा PCB आणि केबल्ससाठी अतिरिक्त जागा आरक्षित करणे आवश्यक आहे.
डिस्प्ले आर्किटेक्चरमध्ये संबंधित डिस्प्ले इलेक्ट्रॉनिक घटक थेट समाकलित करून, ड्रायव्हर बोर्ड आणि संबंधित केबल्ससाठी जागा वाटप करण्याची आवश्यकता नाही.
हे स्पेस ऑप्टिमायझेशन विशेषतः सेल्फ-सर्व्हिस टर्मिनल्ससाठी व्यावहारिक आहे, जेथे स्क्रीन विशेषत: थेट संलग्नकाच्या समोर बसविली जाते.

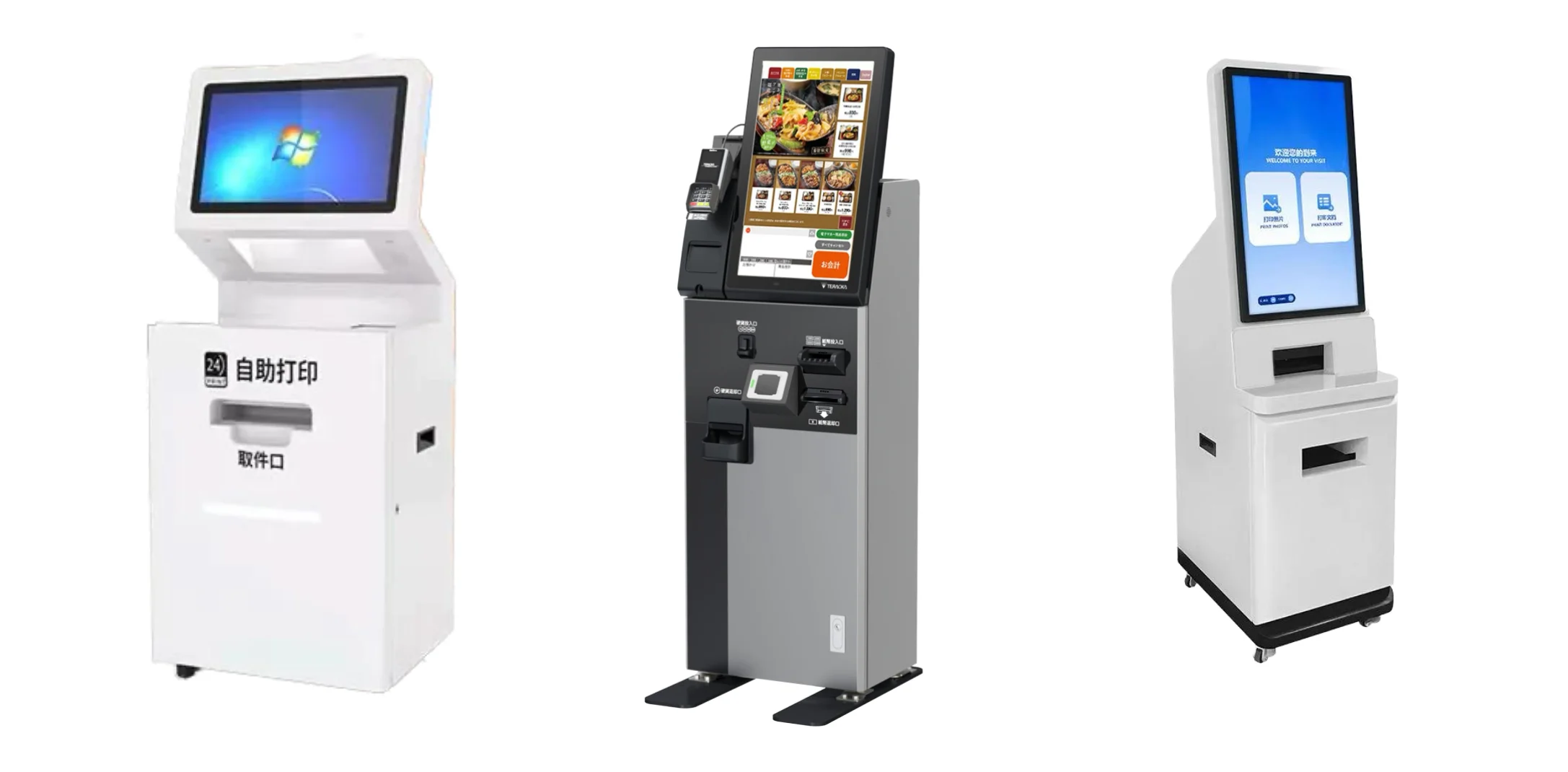

"टच + डिस्प्ले इंटिग्रेशन" साठी सेल्फ-सर्व्हिस टर्मिनल्स सर्वात प्रातिनिधिक अनुप्रयोग परिस्थिती आहेत.
21.5-इंच फुल एचडी टचस्क्रीन संपूर्ण वापरकर्ता प्रवाह अखंडपणे सादर करण्यासाठी पुरेसा डिस्प्ले क्षेत्र प्रदान करते: मेनू डिस्प्ले → उत्पादन निवड → ऑर्डर पुष्टीकरण → पेमेंट आणि सेटलमेंट → पावती प्रिंटिंग.
हीच डिस्प्ले डिझाइन संकल्पना इतर स्वयं-सेवा उपकरणांवर लागू केली जाऊ शकते:
· सेल्फ-ऑर्डरिंग कियोस्क: मोठे टच डिस्प्ले वापरकर्त्यांना कोणत्याही कर्मचाऱ्यांच्या सहाय्याशिवाय उत्पादने पूर्णपणे ब्राउझ करण्यास, ऑर्डर व्यवस्थापित करण्यास आणि व्यवहार पूर्ण करण्यास अनुमती देतात.
· पेमेंट टर्मिनल्स: डिस्प्ले ऑपरेशन सूचना, व्यवहार माहिती, आणि स्पर्श परस्परसंवाद एका एकल, वापरकर्ता-फेसिंग इंटरफेसमध्ये एकत्रित करू शकतो.
· व्हेंडिंग मशिन्स: टच इंटरफेसचा वापर उत्पादन माहिती, प्रचारात्मक सामग्री, उत्पादन निवड आणि पेमेंट मार्गदर्शन प्रदर्शित करण्यासाठी केला जाऊ शकतो.
· तिकीट आणि चेक-इन टर्मिनल्स: इंटरएक्टिव्ह डिस्प्ले वापरकर्त्यांना गंतव्य निवड, आरक्षण प्रश्न, तिकीट प्रिंटिंग किंवा चेक-इन प्रक्रियेद्वारे मार्गदर्शन करू शकतात.
· सेल्फ-सर्व्हिस प्रिंटर: टचस्क्रीन दस्तऐवज निवड, सामग्री पूर्वावलोकन, मुद्रण पर्याय सेटिंग्ज आणि पेमेंट कार्ये सुलभ करू शकते.
टचस्क्रीन उपकरणे विकसित करण्यामधील प्रमुख आव्हानांपैकी एक म्हणजे टच पॅनेल, एलसीडी मॉड्यूल, ड्रायव्हर बोर्ड कंट्रोलर आणि यांत्रिक संरचना अखंडपणे एकत्र काम करतात याची खात्री करणे.
हा एकात्मिक दृष्टीकोन विशेषतः मोठ्या प्रमाणात उत्पादित उपकरणांच्या उत्पादकांसाठी योग्य आहे. अशा प्रकरणांमध्ये, प्रदर्शनाची सातत्य, प्रतिष्ठापन कार्यक्षमता आणि पुरवठा साखळी समन्वय याला सर्वांत महत्त्व आहे. आमचे 21.5-इंच उत्पादन उदाहरण म्हणून घेऊन, ते LCD, टच पॅनेल आणि ड्रायव्हर इलेक्ट्रॉनिक्स एकाच डिस्प्ले मॉड्यूल आर्किटेक्चरमध्ये कसे समाकलित केले जाऊ शकतात हे दाखवते. हे तापमान, कंपन, थर्मल शॉक, पॉवर सायकलिंग आणि ESD यासह विविध परिस्थितींमध्ये विश्वासार्हता आवश्यकता पूर्ण करते.
OEM ग्राहकांसाठी, हे सहयोगी उत्पादन डिझाइन अंतिम समाधानाचे प्रतिनिधित्व करते. याचा अर्थ असा आहे की अगदी सुरुवातीपासूनच, संपूर्ण डिस्प्ले सोल्यूशन हे उपकरणाचा एक अविभाज्य भाग म्हणून डिझाइन केलेले आहे, वेगळे एलसीडी घटक म्हणून हाताळले जात नाही.
कृपया संपर्क कराSKY-TDM. आमचा कार्यसंघ मूल्यांकनास मदत करेल आणि तुमच्या प्रकल्पासाठी तयार केलेले आदर्श एकात्मिक प्रदर्शन समाधान (LCD + ड्रायव्हर बोर्ड + टच पॅनेल) प्रदान करेल.
