2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड

SKY-TDM चे 2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड औद्योगिक TFT LCD एकत्रीकरणासाठी डिझाइन केलेले आहे, LVDS आणि TTL डिस्प्ले आउटपुटसह ड्युअल HDMI इनपुटला समर्थन देते. हे स्थिर प्रतिमा प्रक्रिया, विस्तृत सुसंगतता आणि औद्योगिक ऑटोमेशन, वैद्यकीय उपकरणे, सेल्फ-सर्व्हिस किऑस्क, वाहतूक प्रणाली आणि एम्बेडेड डिस्प्ले सोल्यूशन्ससाठी दीर्घकालीन विश्वासार्हता प्रदान करते. आमच्या टच स्क्रीन मॅन्युफॅक्चरिंग फॅक्टरीकडून मूल्यवर्धित उपाय म्हणून, हे कंट्रोलर बोर्ड विकास वेळ आणि प्रकल्प खर्च कमी करताना LCD एकत्रीकरण सुलभ करते.

चौकशी पाठवा

उत्पादन वर्णन

आधुनिक औद्योगिक उपकरणांना लवचिक डिस्प्ले इंटरफेस, उत्कृष्ट प्रतिमा गुणवत्ता आणि दीर्घ उत्पादन जीवन चक्र आवश्यक आहे. आमचे2-HDMI ते LVDS TTL इंटरफेस AD बोर्डविशेषत: OEM उपकरणे उत्पादकांसाठी विकसित केले आहे ज्यांना औद्योगिक TFT LCD पॅनेलशी HDMI सिग्नल स्रोत जोडणे आवश्यक आहे.

सपोर्टिंगड्युअल HDMI व्हिडिओ इनपुट, कंट्रोलर बोर्ड डिजिटल सिग्नलला LVDS किंवा TTL इंटरफेसमध्ये रूपांतरित करतो, ज्यामुळे ते एकाधिक उत्पादकांकडून LCD पॅनेलच्या विस्तृत श्रेणीसाठी योग्य बनते. तुम्ही विद्यमान डिस्प्ले अपग्रेड करत असाल किंवा नवीन एम्बेडेड सिस्टम विकसित करत असाल, हे कंट्रोलर बोर्ड एक विश्वासार्ह आणि किफायतशीर उपाय देते.

ग्राहक डिस्प्ले बोर्डच्या विपरीत, स्थिर कामगिरी, उत्कृष्ट EMC वैशिष्ट्ये आणि दीर्घकालीन घटक उपलब्धतेसह सतत औद्योगिक ऑपरेशनसाठी हे ऑप्टिमाइझ केले जाते.

प्रमुख वैशिष्ट्ये

ड्युअल HDMI इनपुट:दोन HDMI सिग्नल स्त्रोतांमध्ये स्विच करण्यास समर्थन देते, लक्षणीयरीत्या प्रणालीची लवचिकता वाढवते.

ड्युअल LVDS आणि TTL आउटपुट:एलव्हीडीएस आणि आरजीबी टीटीएल (समांतर आरजीबी) एलसीडी पॅनेलला समर्थन देते, हार्डवेअर रीडिझाइन खर्च प्रभावीपणे कमी करते.

विस्तृत एलसीडी सुसंगतता:7 ते 32 इंचापर्यंतच्या औद्योगिक TFT LCD पॅनल्सशी सुसंगत (विशिष्ट पॅनेलच्या वैशिष्ट्यांवर आधारित सानुकूल करण्यायोग्य).

उत्कृष्ट प्रतिमा गुणवत्ता:एचडी प्रतिमा प्रक्रिया, कमी सिग्नल हस्तक्षेप, स्थिर रंग कार्यप्रदर्शन आणि जलद प्रतिसाद वेळा वैशिष्ट्ये.

औद्योगिक-ग्रेड डिझाइन:कठोर औद्योगिक वातावरण आणि सतत, दीर्घकालीन ऑपरेशनसाठी अभियंता.

लवचिक फर्मवेअर कॉन्फिगरेशन:एलसीडी रिझोल्यूशन, टाइमिंग पॅरामीटर्स, इंटरफेस व्याख्या आणि विशिष्ट ग्राहक आवश्यकतांवर आधारित सानुकूलित फर्मवेअर विकासास समर्थन देते.

ठराविक अनुप्रयोग

औद्योगिक ऑटोमेशन, वैद्यकीय उपकरणे, सेल्फ-सर्व्हिस किऑस्क, डिजिटल साइनेज आणि एम्बेडेड डिस्प्लेसाठी आदर्श, हे बोर्ड निर्दोषपणे या उद्योगांच्या मागणीच्या मानकांची पूर्तता करते.

2-HDMI to LVDS TTL Interface AD Board product view

मागणी असलेल्या औद्योगिक वातावरणाचा सामना करण्यासाठी तयार केलेल्या या बोर्डमध्ये प्रगत सिग्नल आणि व्होल्टेज संरक्षण आहे. हे सिग्नल हस्तक्षेप आणि प्रदर्शन अस्थिरता प्रभावीपणे काढून टाकते, अगदी जटिल परिस्थितीतही निर्दोष कार्यप्रदर्शन सुनिश्चित करते.

आम्हाला डिस्प्ले सोल्यूशन का निवडायचे?

कंट्रोलर बोर्ड पुरवठादारांच्या विपरीत जे फक्त इलेक्ट्रॉनिक घटक पुरवतात, आम्ही संपूर्ण डिस्प्ले इंटिग्रेशन सेवा वितरीत करण्यासाठी समर्पित व्यावसायिक टच स्क्रीन निर्माता आहोत. आमच्या मुख्य क्षमतांमध्ये हे समाविष्ट आहे:

वन-स्टॉप डिस्प्ले सोल्यूशन्स

आम्ही आदर्श औद्योगिक दर्जाचा LCD निवडणे, कॅपेसिटिव्ह किंवा रेझिस्टिव्ह टच स्क्रीन सानुकूलित करणे, LCD कंट्रोलर बोर्ड कॉन्फिगर करणे, LCD मॉड्यूल्ससाठी ऑप्टिकल बाँडिंग प्रदान करणे, कव्हर ग्लास सानुकूलित करणे आणि जुळणारे LCD इंटरफेस केबल असेंब्ली पुरवण्यात मदत करतो. यामुळे तुमची सोर्सिंगची जटिलता लक्षणीयरीत्या कमी होते आणि तुमचे उत्पादन विकास चक्र प्रभावीपणे कमी होते.

सानुकूल अभियांत्रिकी समर्थन

आम्ही LCD रिझोल्यूशन कॉन्फिगरेशन, LVDS पिन मॅपिंग, TTL टाइमिंग ऍडजस्टमेंट, फर्मवेअर ऑप्टिमायझेशन, बॅकलाइट आणि ब्राइटनेस कंट्रोल, OSD मेनू भाषा, स्टार्टअप लोगो कस्टमायझेशन, केबल पिन व्याख्या, कनेक्टर प्रकार कस्टमायझेशन, आणि यांत्रिक माउंटिंग स्ट्रक्चर आवश्यकता यासह सर्वसमावेशक कस्टमायझेशन पर्याय ऑफर करतो. आम्हाला OEM आणि ODM प्रकल्पांवर ग्राहकांशी सहयोग करण्यात खूप रस आहे.

गुणवत्ता आपण विश्वास ठेवू शकता

एक व्यावसायिक टच स्क्रीन कारखाना म्हणून, आम्ही आमच्या उत्पादन प्रक्रियेच्या प्रत्येक टप्प्यावर कठोर गुणवत्ता व्यवस्थापन समाकलित करतो. आमच्या उत्पादन प्रणाली प्रमाणपत्रांमध्ये समाविष्ट आहेISO 9001गुणवत्ता व्यवस्थापन प्रणाली,ISO 13485वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन प्रणाली, आणिIATF 16949ऑटोमोटिव्ह गुणवत्ता व्यवस्थापन प्रणाली. आमच्या ग्राहकांच्या डिस्प्ले पॅनेलसह स्थिर ऑपरेशन आणि परिपूर्ण सुसंगतता सुनिश्चित करण्यासाठी प्रत्येक कंट्रोलर बोर्ड शिपमेंटपूर्वी कठोर कार्यात्मक चाचणी घेतो.

तांत्रिक फायदे

वैशिष्ट्य	फायदा
ड्युअल HDMI इनपुट	लवचिक व्हिडिओ स्रोत निवड
LVDS आणि TTL आउटपुट	एकाधिक एलसीडी इंटरफेस प्रकारांना समर्थन देते
औद्योगिक घटक	दीर्घ सेवा जीवन
स्थिर सिग्नल प्रक्रिया	कमीतकमी हस्तक्षेपासह प्रतिमा साफ करा
फर्मवेअर सानुकूलन	वेगवेगळ्या एलसीडी पॅनल्सशी जुळते
कॉम्पॅक्ट पीसीबी डिझाइन	एम्बेडेड उपकरणांमध्ये सोपे एकत्रीकरण
दीर्घकालीन पुरवठा	औद्योगिक जीवनचक्र व्यवस्थापनासाठी आदर्श

उत्पादन परिमाणे

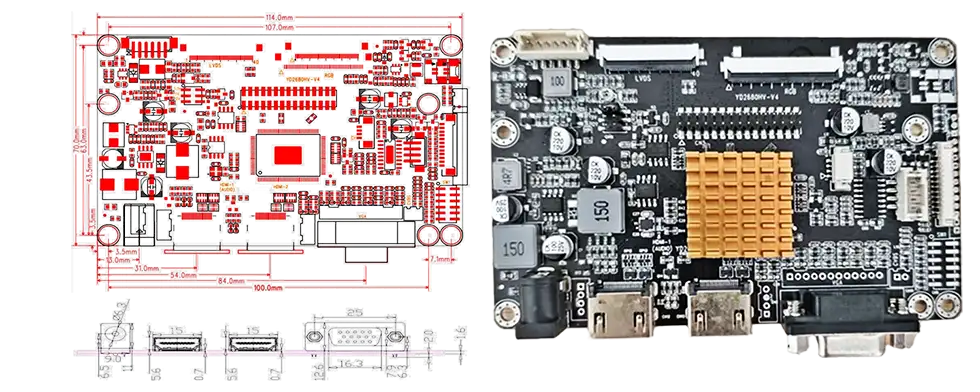

2-HDMI to LVDS TTL Interface AD Board dimensions and mechanical drawing

JST 2x15 पिन LVDS इनपुट इंटरफेस

पिन	सिग्नल	पिन	सिग्नल
1	VCC(3.3/5V)	2	VCC(3.3/5V)
3	VCC(3.3/5V)	4	एन.सी
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

LVDS FFC 40 PIN 0.5mm इंटरफेस

पिन	सिग्नल	पिन	सिग्नल
1	VCOM	2	DVCC
3	DVCC	4	एन.सी
5	रीसेट करा	6	स्टँडबाय
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	एन.सी	24	एन.सी
25	GND	26	एन.सी
27	DIMO	28	DITHER
29	AVDD	30	GND
31	एलईडी-	32	एलईडी-
33	LR	34	UD
35	VGL	36	CABC1
37	CANC0	38	VGH
39	LED+	40	LED+

TTL FFC 50 PIN T-CON इंटरफेस

पिन	सिग्नल	पिन	सिग्नल
1	LED+	2	LED+
3	एलईडी-	4	एलईडी-
5	GND	6	Vcom
7	DVDD(3.3/5V)	8	मोड
9	DE	10	वि.स
11	एच.एस	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	DCLK	38	GND
39	L/R	40	U/D
41	VGH	42	VGL
43	AVDD	44	रीसेट करा
45	पीओएल	46	Vcom
47	एन.सी	48	एन.सी
49	एन.सी	50	एन.सी

PH2.0mm-6PIN बॅकलाइट इंटरफेस

पिन	सिग्नल
1	GND
2	GND
3	वडज
4	चालू/बंद
5	5V/12V(प्रकार)
6	5V/12V(प्रकार)

OEM ग्राहक हे 2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड का निवडतात

एलसीडी पॅनल, टच स्क्रीन, केबल्स, फर्मवेअर आणि कंट्रोलर बोर्ड यांच्यातील सुसंगतता समस्यांमुळे अनेक औद्योगिक प्रकल्प अयशस्वी होतात. आम्ही खालील सेवा प्रदान करून हे धोके दूर करण्यात मदत करतो:

- पूर्ण प्रदर्शन जुळणारे उपाय

- एलसीडी टाइमिंग कॉन्फिगरेशन

- इंटरफेस सत्यापन

- स्पर्श सुसंगतता चाचणी

- दीर्घकालीन उत्पादनाची उपलब्धता

- तुमच्या संपूर्ण प्रोजेक्ट लाइफसायकलमध्ये अभियांत्रिकी समर्थन

या सर्वसमावेशक सेवा तुमच्या उत्पादनाच्या गरजा पूर्ण करण्यासाठी डिझाइन केल्या आहेत. वैयक्तिकरित्या घटक सोर्स करण्याऐवजी, ग्राहकांना पूर्णपणे सत्यापित डिस्प्ले सोल्यूशन प्राप्त होते. हे केवळ मौल्यवान अभियांत्रिकी आणि R&D वेळेची बचत करत नाही तर विकास जोखीम देखील लक्षणीयरीत्या कमी करते.

वारंवार विचारले जाणारे प्रश्न

Q1: या 2-HDMI ते LVDS TTL इंटरफेस AD बोर्डद्वारे कोणते LCD पॅनल्स समर्थित आहेत?

A: हे 2-HDMI ते LVDS TTL इंटरफेस AD बोर्ड LVDS किंवा TTL इंटरफेससह औद्योगिक TFT LCD पॅनेलच्या विस्तृत श्रेणीला समर्थन देण्यासाठी कॉन्फिगर केले जाऊ शकते. कृपया सुसंगतता पडताळणीसाठी तुमचा विशिष्ट LCD मॉडेल क्रमांक प्रदान करा.

Q2: फर्मवेअर सानुकूलित केले जाऊ शकते?

उ: होय. आम्ही तुमचे LCD रिझोल्यूशन, टाइमिंग पॅरामीटर्स, इंटरफेस व्याख्या आणि विशिष्ट अनुप्रयोग आवश्यकतांवर आधारित सानुकूलित फर्मवेअर प्रदान करतो.

Q3: स्टार्टअप लोगो किंवा OSD (ऑन-स्क्रीन डिस्प्ले) मेनू सानुकूलित केले जाऊ शकतात?

उ: होय. OEM प्रकल्पांसाठी, आम्ही बूट लोगो, बहु-भाषा सेटिंग्ज, OSD फंक्शन्स आणि विविध डिस्प्ले पॅरामीटर्सच्या सानुकूलनास समर्थन देतो.

Q4: ते 24/7 औद्योगिक ऑपरेशनसाठी योग्य आहे का?

उ: होय. बोर्ड औद्योगिक दर्जाच्या घटकांसह डिझाइन केलेले आहे, विशेषत: मागणी असलेल्या वातावरणात दीर्घकालीन, सतत ऑपरेशनसाठी तयार केले आहे.

Q5: तुम्ही संपूर्ण डिस्प्ले असेंब्ली देऊ शकता का?

उ: अगदी. आम्ही एक-स्टॉप पूर्ण समाधान देऊ शकतो ज्यामध्ये LCD पॅनेल, टच स्क्रीन, कंट्रोलर बोर्ड, केबल्स, ऑप्टिकल बाँडिंग आणि यांत्रिक एकत्रीकरण समाविष्ट आहे.

Q6: आपण तांत्रिक समर्थन प्रदान करता?

उ: होय. आमचा अभियांत्रिकी कार्यसंघ LCD जुळणी, फर्मवेअर विकास, इंटरफेस कॉन्फिगरेशन आणि प्रकल्प एकत्रीकरणासाठी मदत करतो.

कस्टम डिस्प्ले सोल्यूशन मिळवा

तुमच्या पुढील प्रोजेक्टसाठी विश्वसनीय HDMI ते LVDS/TTL LCD कंट्रोलर बोर्ड शोधत आहात?

आमची अभियांत्रिकी टीम तुम्हाला सर्वात योग्य कंट्रोलर बोर्डशी पटकन जुळवण्यात आणि फर्मवेअर कॉन्फिगर करण्यात मदत करेल, तुमच्या ॲप्लिकेशनसाठी खास तयार केलेले संपूर्ण डिस्प्ले सोल्यूशन प्रदान करेल. औद्योगिक-श्रेणीचे LCD पॅनेल, टच स्क्रीन, कंट्रोलर बोर्ड, ऑप्टिकल बाँडिंग आणि OEM अभियांत्रिकी समर्थन एकाच पुरवठा साखळीमध्ये एकत्रित करून, आम्ही ग्राहकांना विकास चक्र कमी करण्यास, एकत्रीकरण जोखीम कमी करण्यास आणि बाजारपेठेसाठी वेळ वाढविण्यात मदत करण्यासाठी समर्पित आहोत.
