ग्राहकाच्या हार्डवेअर प्लॅटफॉर्मवर अवलंबून औद्योगिक उपकरणांना अनेकदा वेगवेगळ्या व्हिडिओ इंटरफेसची आवश्यकता असते. पारंपारिक एलसीडी कंट्रोलर बोर्ड सहसा फक्त एका पॅनल इंटरफेसला समर्थन देतात, अभियंत्यांना हार्डवेअर पुन्हा डिझाइन करण्यास किंवा वेगवेगळ्या प्रकल्पांसाठी एकाधिक कंट्रोलर बोर्ड खरेदी करण्यास भाग पाडतात.

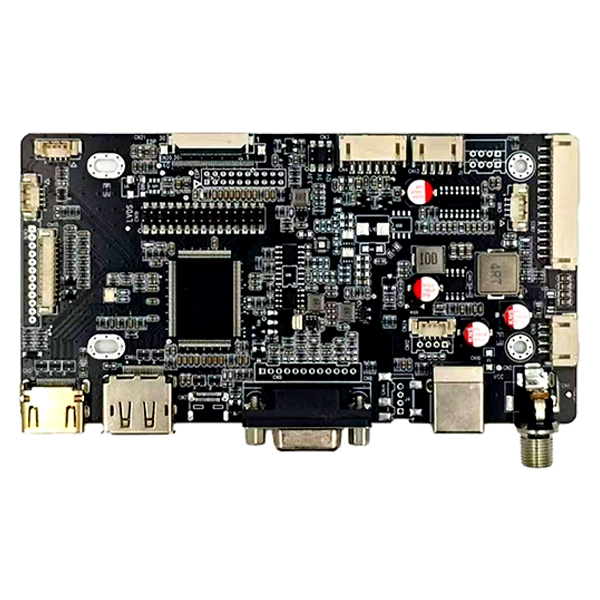

SKY-TDM चेHDMI आणि DP आणि VGA आणि टाइप C ते LVDS EDP इंटरफेस AD बोर्डसमाकलित करून या मर्यादा दूर करतेHDMI, DisplayPort, VGA आणि USB Type-Cसोबत व्हिडिओ इनपुटLVDS आणि eDPएकल औद्योगिक-दर्जाच्या PCB वर आउटपुट प्रदर्शित करा.
तुम्ही नवीन HMI विकसित करत असाल, लेगसी उपकरणे अपग्रेड करत असाल किंवा औद्योगिक यंत्रसामग्रीमध्ये एम्बेडेड डिस्प्ले समाकलित करत असलात तरीही, एक कंट्रोलर बोर्ड अभियांत्रिकी वेळ, इन्व्हेंटरी खर्च आणि उत्पादनाची जटिलता कमी करताना एकाधिक LCD कॉन्फिगरेशनला समर्थन देतो.
दीर्घकालीन औद्योगिक अनुप्रयोगांसाठी डिझाइन केलेले, बोर्ड OEM उपकरणे उत्पादक आणि सिस्टम इंटिग्रेटर्ससाठी स्थिर प्रतिमा गुणवत्ता, लवचिक उर्जा पर्याय आणि सर्वसमावेशक परिधीय इंटरफेस प्रदान करते.
हे इंटरफेस एडी बोर्ड एकाधिक इनपुट पर्यायांना एकत्रित करते आणि आजच्या सर्वात सामान्य व्हिडिओ स्त्रोतांशी पूर्णपणे सुसंगत आहे:HDMI, DisplayPort (DP), VGA, आणि USB Type-C (DP Alt मोड). हे ग्राहकांना अतिरिक्त कन्व्हर्टर बोर्डची आवश्यकता न ठेवता वेगवेगळ्या होस्ट प्लॅटफॉर्ममध्ये अखंडपणे स्विच करण्यास अनुमती देते.
हे HDMI आणि DP आणि VGA आणि टाइप C ते LVDS EDP इंटरफेस AD बोर्ड दोन्ही मुख्य प्रवाहातील LCD इंटरफेस मानकांशी पूर्णपणे सुसंगत आहे. उपलब्ध डिस्प्ले आउटपुट पर्यायांमध्ये ड्युअल-चॅनल 8-बिट LVDS, 20-पिन eDP, 30-पिन eDP FPC, आणि 40-पिन eDP FPC समाविष्ट आहे. हे औद्योगिक TFT LCD मॉड्यूल्सच्या विस्तृत श्रेणीसाठी, 7-इंच स्क्रीनपासून मोठ्या-फॉर्मेट डिस्प्लेसाठी आदर्शपणे उपयुक्त आहे.
ग्राहक-दर्जाच्या डिस्प्ले बोर्डच्या विपरीत, हे HDMI आणि DP आणि VGA आणि Type-C ते LVDS EDP इंटरफेस AD बोर्ड विशेषतः उच्च-विशिष्टीकरण आणि मागणी असलेल्या औद्योगिक अनुप्रयोगांसाठी डिझाइन केलेले आहे. त्याच्या मुख्य हार्डवेअर वैशिष्ट्यांमध्ये विस्तृत डीसी इनपुट व्होल्टेज (8V-25V), कमी-तरंग औद्योगिक उर्जा डिझाइन, वर्धित ESD (इलेक्ट्रोस्टॅटिक डिस्चार्ज) संरक्षण आणि दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी औद्योगिक-दर्जाच्या घटकांचा वापर. हे विशेषतः जटिल वातावरणासाठी योग्य आहे जसे की बाह्य सेटिंग्ज आणि उच्च-तापमान परिस्थिती, सातत्यपूर्ण प्रदर्शन स्थिरतेची हमी देते.
हे HDMI आणि DP आणि VGA आणि Type C ते LVDS EDP इंटरफेस AD बोर्ड जटिल वातावरणात कार्यरत औद्योगिक उत्पादनांमध्ये मोठ्या प्रमाणावर वापरले जाते. विशिष्ट अनुप्रयोग परिस्थितींमध्ये औद्योगिक HMI टर्मिनल्स, ओपन-फ्रेम टच मॉनिटर्स, CNC मशीन इंटरफेस, वैद्यकीय निदान उपकरणे आणि मशीन व्हिजन सिस्टम्स यांचा समावेश होतो.
प्रत्येक प्रदर्शन प्रकल्प अद्वितीय आहे. आम्ही LCD पॅनल सुसंगतता पडताळणी, फर्मवेअर ऑप्टिमायझेशन, EDID (विस्तारित डिस्प्ले आयडेंटिफिकेशन डेटा) सुधारणा, बॅकलाइट पॅरामीटर ट्युनिंग, कस्टम LVDS आणि eDP केबल डिझाइन आणि PCB लोगो प्रिंटिंगसह सर्वसमावेशक तांत्रिक समर्थन सेवा प्रदान करतो. तुमच्या प्रकल्पाला मानक कंट्रोलर बोर्ड किंवा पूर्णपणे सानुकूलित समाधानाची आवश्यकता असली तरीही, SKY-TDM उत्पादनाच्या जीवनचक्राच्या प्रत्येक टप्प्यावर व्यावसायिक अभियांत्रिकी समर्थन प्रदान करते.
| आयटम | तपशील |
| व्हिडिओ इनपुट | HDMI, DisplayPort(DP), VGA, Type-C |
| आउटपुट प्रदर्शित करा | LVDS, eDP (20pin/30pin/40pin) |
| पॅनेल व्होल्टेज | 3.3V/5V/12V |
| बॅकलाइट आउटपुट | 5V/12V/24V |
| ऑडिओ | 3W x 2 ॲम्प्लीफायर |
| इनपुट व्होल्टेज | 8~28V |
| ऑपरेटिंग तापमान | -20°C ते 80°C |
| पिन | सिग्नल | पिन | सिग्नल |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | एन.सी |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| पिन | सिग्नल | पिन | सिग्नल |
| 1 | एन.सी | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | एन.सी |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | एन.सी | 36 | एन.सी |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | एन.सी |
| पिन | सिग्नल | पिन | सिग्नल |
| 1 | एन.सी | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | एन.सी |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | एन.सी |
| 25 | एन.सी | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | एन.सी |
| पिन | सिग्नल | पिन | सिग्नल |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| पिन | सिग्नल |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | चालू/बंद |
| 5 | +12V/5V |
| 6 | +12V/5V |
हार्डवेअर पुरवठा फक्त पाया आहे; सेवा ही दीर्घकालीन यशाची हमी आहे. SKY-TDM तुमच्या प्रोजेक्ट लाँचला गती देण्यासाठी आणि तुमच्या पुरवठा साखळीतील आव्हाने पूर्णपणे सोडवण्यासाठी वचनबद्ध आहे. आम्ही खालील मुख्य समर्थन प्रदान करतो:
- दीर्घ उत्पादन जीवनचक्र:स्थिर आणि विश्वासार्ह वस्तुमान उत्पादन क्षमता.
- सर्वसमावेशक तांत्रिक समर्थन:एलसीडी सुसंगतता चाचणी आणि सानुकूल सिग्नल केबल्ससह सहाय्य.
- लवचिक उत्पादन मॉडेल:कमी MOQ (किमान ऑर्डर प्रमाण) आणि जलद तांत्रिक प्रतिसाद.
- ऑल-इन-वन डिस्प्ले सोल्यूशन्स:विविध गरजा पूर्ण करण्यासाठी टचस्क्रीन आणि एलसीडी पॅनेल जुळलेल्या सेट म्हणून पाठवले.
उ: होय. हे LVDS किंवा eDP इंटरफेस असलेल्या औद्योगिक-श्रेणीच्या TFT LCD पॅनल्सशी सुसंगत आहे. आम्ही तुमच्या विशिष्ट पॅनेल मॉडेलवर आधारित योग्य कनेक्टर आणि फर्मवेअरची शिफारस करू शकतो.
A: बोर्ड समर्थन करतेHDMI, DisplayPort, VGA, आणि USB Type-C(DP Alt मोडसह), विविध औद्योगिक संगणक आणि एम्बेडेड सिस्टमसह व्यापक सुसंगतता सुनिश्चित करणे.
उ: होय. आम्ही वेळेचे समायोजन, EDID (विस्तारित डिस्प्ले आयडेंटिफिकेशन डेटा) कॉन्फिगरेशन, बूट लोगो कस्टमायझेशन आणि पॅनेल पॅरामीटर ऑप्टिमायझेशनसह सर्वसमावेशक फर्मवेअर कस्टमायझेशन सेवा ऑफर करतो.
A: कंट्रोलर बोर्ड विस्तृत डीसी इनपुट श्रेणीचे समर्थन करते8V ते 25V, ते 12V आणि 24V दोन्ही औद्योगिक वीज पुरवठा प्रणालींशी पूर्णपणे सुसंगत बनवते.
उ: होय. आमच्या ग्राहकांसाठी प्लग-अँड-प्ले एकत्रीकरण सुनिश्चित करण्यासाठी आम्ही सानुकूलित LVDS केबल्स, eDP FPC केबल्स, बॅकलाइट केबल्स आणि पॉवर हार्नेस तयार करतो.
उ: होय. आम्ही PCB सिल्कस्क्रीन लोगो प्रिंटिंग, फर्मवेअर कस्टमायझेशन, कनेक्टर बदल, केबल असेंब्ली आणि संपूर्ण ODM विकास सेवांना समर्थन देतो.
A: LVDS आउटपुट पर्यंत समर्थन करते1920×1080 @ 60Hz(ड्युअल-चॅनेल 8-बिट). eDP आउटपुट पर्यंत समर्थन करते3840×2160 @ 60Hz(4K UHD), पॅनेल तपशील आणि केबल गुणवत्तेवर अवलंबून. 4K अनुप्रयोगांसाठी, आम्ही इष्टतम बँडविड्थसाठी ईडीपी इंटरफेस वापरण्याची शिफारस करतो.
उ: होय. बोर्ड फर्मवेअर कॉन्फिगरेशनद्वारे 180° इमेज रोटेशनला सपोर्ट करतो. 90°/270° रोटेशनसाठी (पोर्ट्रेट मोड), आम्ही तुमच्या पॅनल आणि ॲप्लिकेशन आवश्यकतेनुसार फर्मवेअर सानुकूलित करू शकतो. ऑर्डर देताना कृपया तुमची अभिमुखता आवश्यकता निर्दिष्ट करा.
एक विश्वासार्ह शोधत आहेHDMI आणि DP आणि VGA आणि टाइप C ते LVDS EDP इंटरफेस AD बोर्डतुमच्या पुढील एम्बेडेड डिस्प्ले प्रोजेक्टसाठी?
सर्वात योग्य उपाय सुचवण्यासाठी, कृपया चौकशी करताना खालील माहिती द्या:
- एलसीडी पॅनेल मॉडेल क्रमांक
- आवश्यक व्हिडिओ इनपुट इंटरफेस (HDMI, DP, VGA, किंवा USB Type-C)
- इनपुट पॉवर व्होल्टेज
- बॅकलाइट आवश्यकता
- अंदाजे वार्षिक प्रमाण
- OEM किंवा फर्मवेअर सानुकूलन आवश्यकता
आमचा अभियांत्रिकी कार्यसंघ तुमच्या वैशिष्ट्यांचे पुनरावलोकन करेल आणि 24 व्यावसायिक तासांच्या आत एक सुसंगत समाधान, तांत्रिक शिफारसी आणि कोटेशन प्रदान करेल.
