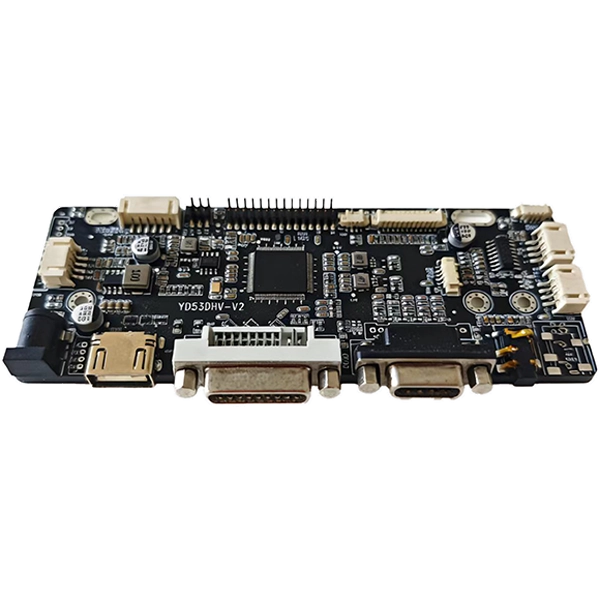

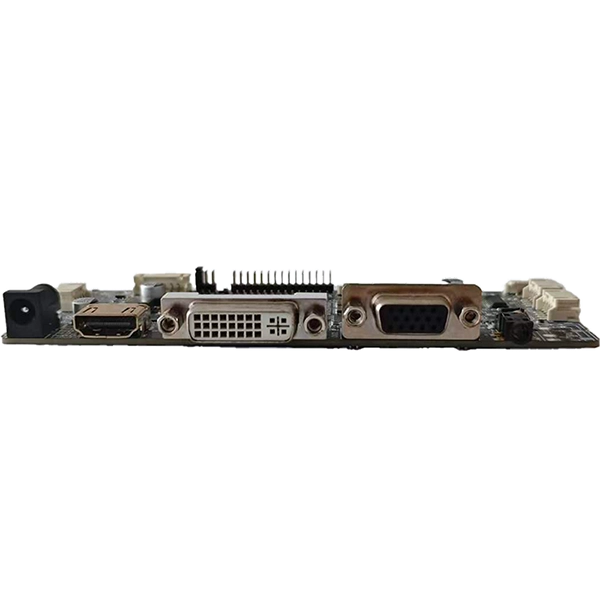

HDMI आणि VGA आणि DVI ते LVDS औद्योगिक एलसीडी कंट्रोलर बोर्ड

अनेक औद्योगिक प्रदर्शन प्रकल्पांना मानक PC व्हिडिओ आउटपुट---HDMI, VGA, किंवा DVI--- LVDS सिग्नलमध्ये रूपांतरित करणे आवश्यक आहे जे औद्योगिक TFT LCD पॅनेल चालवतात. मल्टी-इंटरफेस बोर्ड DP, Type-C आणि eDP ला समर्थन देत असताना, बहुतेक फॅक्टरी उपकरणे (PLC, औद्योगिक पीसी आणि लेगसी कंट्रोलर) अजूनही प्राथमिक आउटपुट म्हणून HDMI, VGA किंवा DVI वापरतात.

SKY-TDMHDMI आणि VGA आणि DVI ते LVDS औद्योगिक एलसीडी कंट्रोलर बोर्डया विशिष्ट गरजा पूर्ण करते. हे औद्योगिक संगणकांवर आढळणारे तीन सर्वात सामान्य व्हिडिओ स्त्रोत स्वीकारते आणि DP-टू-HDMI अडॅप्टर किंवा टाइप-सी रूपांतरण केबल्सची आवश्यकता न घेता LVDS पॅनेल चालवते---किंमत वाचवते आणि सिग्नल साखळीतील संभाव्य अपयशी पॉइंट्स कमी करते.

आम्ही हा बोर्ड HMI पॅनेल अपग्रेड, CNC मशीन डिस्प्ले रिप्लेसमेंट आणि मेडिकल कार्ट डिस्प्ले इंटिग्रेशनसाठी उपकरण निर्मात्यांना पुरवला आहे जिथे मानक व्हिडिओ आउटपुट LVDS औद्योगिक पॅनल्सशी जोडणे आवश्यक आहे. आधीपासून HDMI, VGA, किंवा DVI स्रोत आणि LVDS पॅनेल वापरत असलेल्या ग्राहकांसाठी, हे बोर्ड न वापरलेल्या DP, Type-C, किंवा eDP वैशिष्ट्यांसाठी पैसे न देता एक सरळ उपाय प्रदान करते.

प्रमुख वैशिष्ट्ये

1. औद्योगिक PC साठी तीन मानक इनपुट

- HDMI आधुनिक औद्योगिक पीसी आणि एम्बेडेड सिस्टमला समर्थन देते

- VGA लेगसी कंट्रोलर आणि जुन्या हार्डवेअरशी जोडते

- DVI औद्योगिक वर्कस्टेशन्ससाठी डिजिटल सिग्नल मार्ग प्रदान करते

- DP किंवा Type-C समर्थन नाही म्हणजे मानक अनुप्रयोगांसाठी कमी खर्च

2. LVDS पॅनेल ड्रायव्हिंग ऑप्टिमाइझ

- पर्यंत सिंगल/ड्युअल-चॅनल LVDS आउटपुटचे समर्थन करते1920×1080 @ 60Hz

- 6-बिट, 8-बिट आणि 10-बिट LVDS पॅनेलसह सुसंगत

- विविध एलसीडी मॉडेल्ससाठी पॅनेल व्होल्टेज निवडण्यायोग्य (3.3V/5V/12V)

- पॅनेल-विशिष्ट आवश्यकतांसाठी समायोजित करण्यायोग्य वेळेचे मापदंड

3. औद्योगिक-ग्रेड सिग्नल अखंडता

- कमी ईएमआय डिझाइनमुळे जवळपासच्या उपकरणांमधील हस्तक्षेप कमी होतो

- 12V किंवा 24V औद्योगिक उर्जा प्रणालींसाठी विस्तृत DC इनपुट (8-25V)

- PWM ब्राइटनेस कंट्रोलसह समाकलित बॅकलाइट ड्रायव्हर

- फॅक्टरी पॉवर उतार-चढ़ाव अंतर्गत स्थिर प्रतिमा आउटपुट

4. OEM साठी सरलीकृत एकीकरण

- मानक JST 2x15 LVDS आउटपुट कनेक्टर सामान्य पॅनेल केबल्सशी जुळतो

- कॉम्पॅक्ट पीसीबी आकार बहुतेक औद्योगिक प्रदर्शन संलग्नकांमध्ये बसतो

- सिंगल-बोर्ड सोल्यूशन बाह्य कन्व्हर्टर बॉक्सेस काढून टाकते

- बहु-वर्षीय उपकरणे उत्पादनासाठी दीर्घकालीन जीवनचक्र पुरवठा

इंटरफेस आणि परिमाणे

JST 2x15 पिन LVDS आउटपुट इंटरफेस

6-पिन 2.0mm बॅकलाइट इंटरफेस

ठराविक अनुप्रयोग

आमचे HDMI आणि VGA आणि DVI ते LVDS इंडस्ट्रियल LCD कंट्रोलर बोर्ड प्रामुख्याने औद्योगिक अनुप्रयोगांसाठी डिझाइन केलेले आहेत, जे अपवादात्मक स्थिरता देतात. ते औद्योगिक ऑटोमेशन HMI पॅनल्स, CNC मशीन ऑपरेटर टर्मिनल्स, वैद्यकीय निदान आणि रुग्ण निरीक्षण उपकरणे, औद्योगिक पॅनेल पीसी आणि एम्बेडेड कंट्रोलर्स, ओपन-फ्रेम टच मॉनिटर्स, सेल्फ-सर्व्हिस किऑस्क आणि इंटरएक्टिव्ह टर्मिनल्स, किरकोळ POS सिस्टम, ऑन-बोर्ड ट्रान्सपोर्टेशन मार उत्पादन उपकरणे डिस्प्लेसह विविध उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जातात.

हे बोर्ड विरुद्ध मल्टी-इंटरफेस बोर्ड कधी निवडायचे

कोणता कंट्रोलर बोर्ड तुमच्या प्रोजेक्टला बसतो?

SKY-TDM दोन औद्योगिक LCD कंट्रोलर बोर्ड ऑफर करते. कसे निवडायचे ते येथे आहे:

हे बोर्ड निवडा (HDMI/VGA/DVI to LVDS) जर:

- तुमचे व्हिडिओ स्रोत फक्त HDMI, VGA किंवा DVI आहेत (DP/Type-C आवश्यक नाही)

- तुमचे LCD पॅनल LVDS इंटरफेस वापरत आहे (ईडीपी पॅनेल नाही)

- तुम्हाला मानक औद्योगिक अनुप्रयोगांसाठी किंमत-अनुकूलित समाधानाची आवश्यकता आहे

- तुम्ही DP Alt मोड, Type-C किंवा eDP वैशिष्ट्यांसाठी पैसे देणे टाळू इच्छिता

- तुम्ही विद्यमान उपकरणे अपग्रेड करत आहात ज्यात आधीपासूनच HDMI/VGA/DVI आउटपुट आहेत

मल्टी-इंटरफेस बोर्ड (HDMI/DP/VGA/Type-C ते LVDS/eDP) निवडा जर:

- तुमच्या सिस्टममध्ये DisplayPort किंवा USB Type-C व्हिडिओ स्रोत समाविष्ट आहेत

- तुम्हाला eDP पॅनल सपोर्टची आवश्यकता आहे

- तुम्ही एकाधिक व्हिडिओ इनपुट आवश्यकतांसह एक नवीन प्लॅटफॉर्म विकसित करत आहात

- तुमच्या अर्जाला 4K रिझोल्यूशन सपोर्ट आवश्यक आहे

- भविष्यातील प्रूफिंगसाठी तुम्हाला जास्तीत जास्त इंटरफेस लवचिकता आवश्यक आहे

मानक PC आउटपुट आणि LVDS पॅनेलसह बहुतेक औद्योगिक ऑटोमेशन, वैद्यकीय आणि किओस्क ऍप्लिकेशनसाठी, हे बोर्ड कार्यक्षमता आणि खर्चाचे इष्टतम संतुलन प्रदान करते.

SKY-TDM का निवडा

✔ औद्योगिक-श्रेणी विश्वसनीयता

कठोर औद्योगिक वातावरणात स्थिर, दीर्घ कालावधीचे ऑपरेशन सुनिश्चित करण्यासाठी प्रीमियम इलेक्ट्रॉनिक घटकांसह तयार केलेले.

✔ वन-स्टॉप डिस्प्ले इकोसिस्टम

आम्ही LCD पॅनेल, टच स्क्रीन, कंट्रोलर बोर्ड, ऑप्टिकल बाँडिंग आणि कस्टम डिस्प्ले केबल्स पुरवतो, ज्यामुळे तुमच्या संपूर्ण डिस्प्ले असेंब्लीसाठी सिंगल-सोर्स प्रोक्योरमेंट शक्य होते.

✔ सर्वसमावेशक OEM आणि ODM सानुकूलन

आमचा कार्यसंघ तुमच्या सानुकूलित गरजा पूर्णपणे समर्थन करतो. तुमच्या विशिष्ट गरजांनुसार आम्ही उत्पादनाचे भौतिक स्वरूप, इंटरफेस, सिग्नल केबल्स आणि पॉवर इनपुट/आउटपुट तयार करू शकतो.

✔ दीर्घकालीन स्थिर पुरवठा

मटेरियल्सचे कठोर बिल (BOM) व्यवस्थापन अचानक घटक अप्रचलित होण्यास प्रतिबंध करते, जे अनेक वर्षांच्या उत्पादन समर्थनाची आवश्यकता असलेल्या औद्योगिक उपकरणांसाठी महत्त्वपूर्ण आहे.

✔ समर्पित अभियांत्रिकी समर्थन

आमचा कार्यसंघ प्रोटोटाइप प्रमाणीकरण टप्प्यापासून ते मोठ्या प्रमाणावर उत्पादनापर्यंत, चाचणी समस्यांचा सतत मागोवा घेईल आणि तांत्रिक निराकरणे प्रदान करेल.

गुणवत्ता हमी

आमचे सर्व HDMI आणि VGA आणि DVI ते LVDS इंडस्ट्रियल LCD कंट्रोलर बोर्ड प्रमाणित तपासणी प्रक्रिया आणि कठोर चाचणी प्रक्रियेच्या व्यापक संचातून जातात. आम्ही 100% पूर्ण कार्यात्मक पडताळणी, सिग्नल अखंडता आणि आउटपुट स्थिरता चाचणी, सतत बर्न-इन चाचणी (विनंती केल्यावर उपलब्ध), वीज पुरवठा स्थिरता सायकलिंग चाचण्या आणि संपूर्ण इंटरफेस संप्रेषण सत्यापन करतो. हे चरण शिपमेंटपूर्वी प्रत्येक उत्पादनाची उपयोगिता आणि अखंडता सुनिश्चित करतात. आमचे कठोर गुणवत्ता तपासणी अंतिम-वापरकर्ता अनुप्रयोगांमध्ये औद्योगिक उपकरण OEM साठी फील्ड अपयशी होण्याचा धोका कमी करते.

वारंवार विचारले जाणारे प्रश्न

Q1: हा बोर्ड आणि SKY-TDM च्या मल्टी-इंटरफेस बोर्डमध्ये मुख्य फरक काय आहे?

A: हा बोर्ड LVDS आउटपुटसह HDMI, VGA आणि DVI इनपुटवर लक्ष केंद्रित करतो---औद्योगिक पीसी आणि लेगसी कंट्रोलरवर आढळणारे तीन सर्वात सामान्य इंटरफेस. DP, Type-C, आणि eDP ची आवश्यकता नसलेल्या मानक अनुप्रयोगांसाठी हे खर्च-अनुकूलित समाधान देते.

Q2: हे बोर्ड 1920×1080 पेक्षा जास्त रिझोल्यूशनचे समर्थन करू शकते?

A: हा बोर्ड औद्योगिक LVDS पॅनल्ससाठी अनुकूल आहे1920×1080 @ 60Hz. ईडीपी पॅनेलसह 4K किंवा उच्च रिझोल्यूशन अनुप्रयोगांसाठी, आम्ही आमच्या मल्टी-इंटरफेस बोर्डची शिफारस करतो जे ईडीपी आउटपुटला समर्थन देते.

Q3: मी हे बोर्ड 12V आणि 24V दोन्ही वीज पुरवठ्यांसोबत वापरू शकतो का?

उ: होय. च्या विस्तृत डीसी इनपुट श्रेणीचे बोर्ड समर्थन करते8V ते 25V, सामान्यतः फॅक्टरी ऑटोमेशन आणि वैद्यकीय उपकरणांमध्ये आढळणाऱ्या 12V आणि 24V औद्योगिक उर्जा प्रणालींशी सुसंगत बनवणे.

Q4: माझे LCD पॅनेल सुसंगत आहे हे मला कसे कळेल?

उ: कृपया तुमचा एलसीडी पॅनल मॉडेल क्रमांक प्रदान करा. आमची अभियांत्रिकी टीम LVDS पिन मॅपिंग, पॅनेल व्होल्टेज, वेळेचे मापदंड आणि रिझोल्यूशन सुसंगतता सत्यापित करेल. आम्ही जुळणारे LVDS केबल देखील देऊ शकतो.

Q5: हा बोर्ड प्रतिरोधक आणि कॅपेसिटिव्ह टच स्क्रीनशी सुसंगत आहे का?

उ: होय. आम्ही USB, I²C, किंवा UART द्वारे PCAP आणि प्रतिरोधक टच स्क्रीन दोन्हीसाठी टच इंटरफेस एकत्रीकरणास समर्थन देतो. संपूर्ण डिस्प्ले सोल्यूशनचा भाग म्हणून बोर्ड आपल्या टच कंट्रोलरसह जोडला जाऊ शकतो.

Q6: HDMI आणि VGA आणि DVI ते LVDS इंडस्ट्रियल LCD कंट्रोलर बोर्डसाठी विशिष्ट जीवनचक्र काय आहे?

उ: हे बोर्ड औद्योगिक उपकरणांसाठी दीर्घकालीन घटक सोर्सिंगसह डिझाइन केलेले आहे ज्यासाठी 8-15 वर्षांचे उत्पादन समर्थन आवश्यक आहे. अचानक घटक अप्रचलित होण्यापासून रोखण्यासाठी आम्ही कठोर BOM नियंत्रण ठेवतो.

Q7: तुम्ही पॅनेलशी जुळणारे फर्मवेअर प्रदान करता का?

उ: होय. आम्ही तुमच्या विशिष्ट LCD पॅनेलची वेळ, रिझोल्यूशन आणि ऑपरेटिंग पॅरामीटर्ससाठी फर्मवेअर सानुकूलित करतो. हे तुमच्या डिस्प्ले पॅनलसह प्लग-अँड-प्ले एकत्रीकरण सुनिश्चित करते.

आमच्याशी संपर्क साधा

तुम्ही तुमच्या एम्बेडेड डिस्प्ले प्रकल्पासाठी विश्वसनीय औद्योगिक एलसीडी कंट्रोलर बोर्ड सोर्स करत आहात का?

तुम्हाला मानक HDMI/VGA/DVI ते LVDS ड्रायव्हर बोर्ड किंवा पूर्णपणे सानुकूलित डिस्प्ले असेंब्लीची आवश्यकता असली तरीही, SKY-TDM ची अभियांत्रिकी टीम तुमच्या प्रोजेक्टला सुरुवातीच्या संकल्पनेपासून मोठ्या प्रमाणात उत्पादनाद्वारे समर्थन देते.

कृपया तुमच्या चौकशीमध्ये खालील तपशील प्रदान करा:

• अचूक LCD पॅनल मॉडेल क्रमांक

• डिस्प्ले आकार आणि मूळ रिझोल्यूशन

• आवश्यक व्हिडिओ इनपुट इंटरफेस

• ऑपरेटिंग व्होल्टेज तपशील

• टचस्क्रीन प्रकार (लागू असल्यास)

• लक्ष्य अनुप्रयोग आणि ऑपरेटिंग वातावरण

• अंदाजे वार्षिक ऑर्डर प्रमाण

• तपशीलवार सानुकूलन आवश्यकता

आमचे अभियंते तुमच्या वैशिष्ट्यांचे मूल्यमापन करतील, जुळलेल्या हार्डवेअर शिफारसी, तांत्रिक रेखाचित्रे आणि स्पर्धात्मक कोटेशन २४ तासांच्या आत वितरीत करतील.
