एक स्पर्श पॅनेल फक्त पारदर्शक पृष्ठभागापेक्षा बरेच काही. त्याची अंतर्गत रचना, प्रवाहकीय साहित्य, उत्पादन अचूकता आणि इलेक्ट्रिकल डिझाइन हे सर्व ते वास्तविक-जगातील अनुप्रयोगांमध्ये विश्वसनीय आणि स्थिरपणे कार्य करू शकते की नाही हे निर्धारित करते.
औद्योगिक उपकरणे उत्पादकांसाठी, योग्य औद्योगिक टच पॅनेल निवडणे हे फक्त स्क्रीन आकार किंवा इंटरफेसची तुलना करण्यापलीकडे आहे. जटिल वातावरणात स्थिर ऑपरेशन सुनिश्चित करण्यासाठी, कार्य तत्त्वे, उत्पादन प्रक्रिया आणि टच पॅनेलची संरचनात्मक रचना उत्पादनाच्या टिकाऊपणा, अचूकता आणि दीर्घकालीन ऑपरेशनल स्थिरतेवर कसा प्रभाव पाडतात हे समजून घेणे आवश्यक आहे.
SKY-TDMऔद्योगिक नियंत्रण प्रणाली, वैद्यकीय उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, सेल्फ-सर्व्हिस किऑस्क आणि विश्वासार्ह मानवी-मशीन परस्परसंवाद आवश्यक असलेल्या इतर अनुप्रयोगांसाठी प्रामुख्याने सानुकूलित टच पॅनेल समाधाने प्रदान करते.
आमच्या उत्पादनाच्या पोर्टफोलिओमध्ये प्रोजेक्टेड कॅपेसिटिव्ह (PCAP) टच पॅनेल, तसेच 4-वायर, 5-वायर आणि 8-वायर रेझिस्टिव्ह टच पॅनल्स समाविष्ट आहेत. प्रत्येक तंत्रज्ञानाची स्वतःची कार्यशील तत्त्वे, संरचनात्मक डिझाइन आणि उत्पादन प्रक्रिया वैशिष्ट्यीकृत आहेत, ज्यामुळे ते वेगळ्या अनुप्रयोग क्षेत्रांसाठी योग्य बनतात.
PCAP (प्रोजेक्टेड कॅपेसिटिव्ह) टच पॅनेल विद्युत क्षेत्रातील बदल शोधून अचूक स्पर्श नियंत्रण मिळवतात, तर प्रतिरोधक टच पॅनल्स प्रवाहकीय स्तरांमधील शारीरिक संपर्कामुळे विद्युतीय सिग्नल भिन्नता शोधून हे साध्य करतात.
जरी दोन्ही तंत्रज्ञान वापरकर्त्यांना डिस्प्लेशी थेट संवाद साधण्याची परवानगी देतात, तरीही ते साहित्य, इलेक्ट्रोड कॉन्फिगरेशन आणि असेंबली प्रक्रियेच्या बाबतीत लक्षणीय भिन्न आहेत.

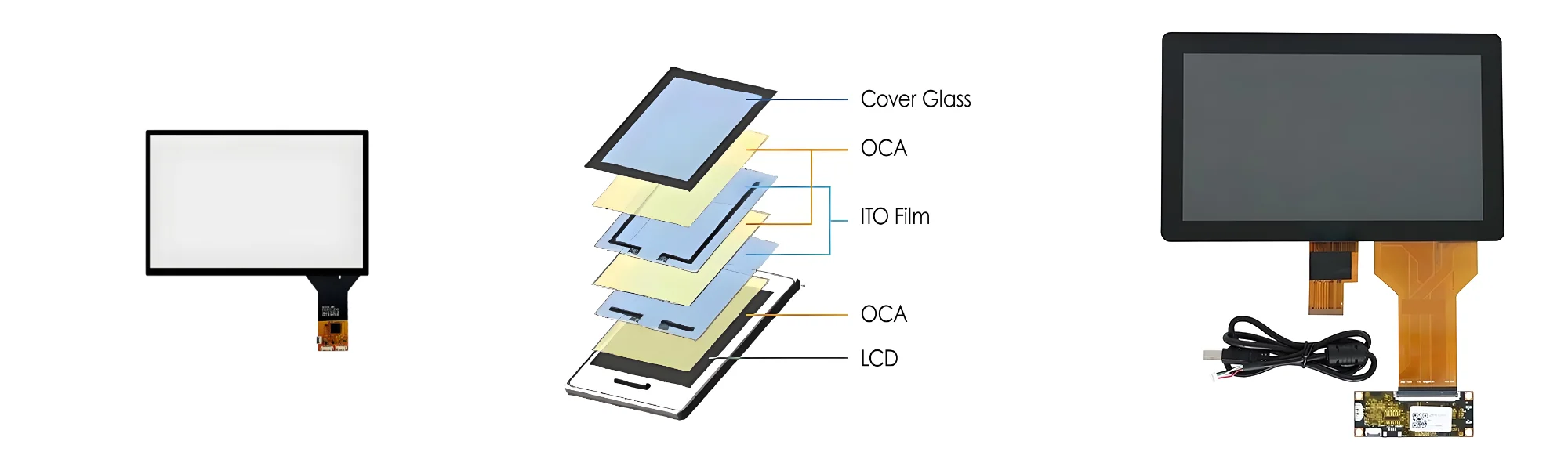

PCAP टच पॅनेलच्या संरचनेत खालील घटक असतात:
● कव्हर काच किंवा इतर योग्य कव्हर पृष्ठभाग घटक
● पारदर्शक प्रवाहकीय इलेक्ट्रोड स्तर
● इन्सुलेट आणि सहाय्यक साहित्य (उदा., OCA, SCA)
● लवचिक मुद्रित सर्किट्स (FPC)
● टच स्क्रीन कंट्रोलर बोर्ड
प्रत्येक कॉन्फिगरेशन ऑप्टिकल कार्यप्रदर्शन, यांत्रिक गुणधर्म, जाडी आणि किंमत यांच्यामध्ये भिन्न ट्रेड-ऑफ ऑफर करते, ज्यामुळे त्यांना विविध अनुप्रयोग परिस्थितींशी जुळवून घेता येते.

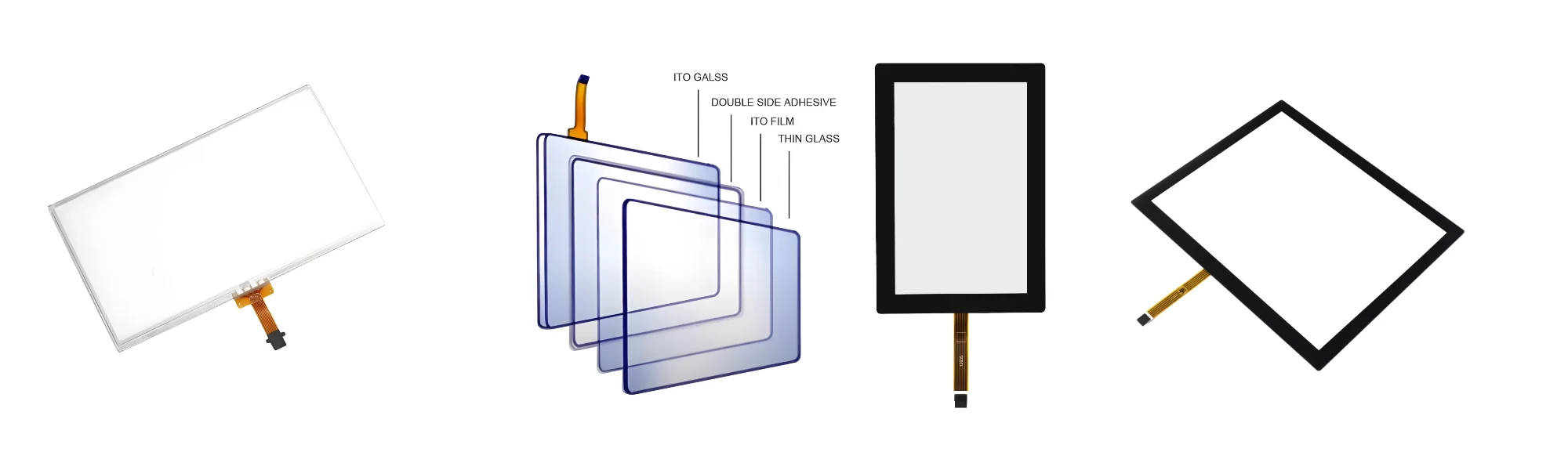

रेझिस्टिव्ह टच पॅनेलच्या संरचनेत सामान्यत: सूक्ष्म इन्सुलेटिंग स्पेसर डॉट्सद्वारे विभक्त केलेले दोन प्रवाहकीय स्तर असतात.
वरचा थर सहसा पारदर्शक प्रवाहकीय सामग्रीसह लेपित लवचिक फिल्म असतो, तर तळाचा थर काच किंवा प्रवाहकीय कोटिंगसह दुसरा थर असतो.
जेव्हा वापरकर्ता स्क्रीनच्या पृष्ठभागावर दाबतो तेव्हा वरचा थर खालच्या प्रवाहकीय स्तराशी संपर्क साधण्यासाठी विकृत होतो. नियंत्रक नंतर अचूक स्पर्श स्थान निर्धारित करण्यासाठी परिणामी विद्युत सिग्नल मोजतो.
विशिष्ट डिझाईन आवश्यकतेनुसार, यात संरक्षक कोटिंग्स, एज टेप, लवचिक केबल्स आणि मेकॅनिकल सपोर्ट घटक देखील असू शकतात.
हे दाब-आधारित कार्य तत्त्व केवळ रेझिस्टिव्ह टच स्क्रीन्सना उघड्या हाताने चालविण्यास समर्थन देत नाही तर त्यांना हातमोजे ऑपरेशन आणि योग्य स्टाइलस किंवा कठोर वस्तूंच्या वापराशी सुसंगत बनवते.
PCAP कॅपेसिटिव्ह टच पॅनेलच्या निर्मितीसाठी प्रवाहकीय ट्रेस, ऑप्टिकल पृष्ठभाग, संरेखन अचूकता आणि इलेक्ट्रिकल कनेक्शनवर अचूक नियंत्रण आवश्यक आहे.
जरी सेन्सर सामग्री आणि स्ट्रक्चरल डिझाइनवर अवलंबून उत्पादन प्रक्रिया बदलत असली तरी, मुख्य उत्पादन टप्प्यांमध्ये खालील चरणांचा समावेश असतो.
उत्पादन प्रक्रियेमध्ये कव्हर ग्लास, सेन्सर सब्सट्रेट्स, पारदर्शक प्रवाहकीय साहित्य, लवचिक मुद्रित सर्किट्स (FPC), चिकट टेप आणि इतर घटकांची तपासणी समाविष्ट असते. सामग्रीची गुणवत्ता थेट ऑप्टिकल स्पष्टता, विद्युत कार्यप्रदर्शन, लॅमिनेशन विश्वसनीयता आणि अंतिम उत्पादनाच्या यांत्रिक सामर्थ्यावर परिणाम करते. औद्योगिक प्रकल्पांसाठी, सामग्रीची निवड उपकरणाच्या ऑपरेटिंग वातावरण आणि यांत्रिक आवश्यकतांवर आधारित निर्धारित केली जाते.
डिझाइनच्या गरजेनुसार, कव्हर ग्लासमध्ये कटिंग, एज ग्राइंडिंग, ड्रिलिंग, पॉलिशिंग आणि रासायनिक मजबुतीकरण यासारख्या प्रक्रिया होतात. सानुकूल सिल्क-स्क्रीन केलेल्या सीमा, लोगो, सजावटीचे नमुने आणि माउंटिंग वैशिष्ट्ये देखील लागू केली जाऊ शकतात. निवडलेल्या सामग्री आणि डिझाइनच्या सुसंगततेच्या अधीन, अँटी-ग्लेअर (एजी), अँटी-रिफ्लेक्शन (एआर), अँटी-फिंगरप्रिंट (एएफ) आणि अँटी-स्मज कोटिंग्स यांसारख्या पृष्ठभागावरील उपचार लागू केले जाऊ शकतात. हे उपचार टच स्क्रीनला वेगवेगळ्या प्रकाश परिस्थिती, साफसफाईची प्रक्रिया आणि सौंदर्यविषयक आवश्यकतांशी जुळवून घेण्यास मदत करतात.
कॅपेसिटिव्ह सेन्सरमध्ये कॅपेसिटन्स बदल शोधण्यासाठी विशिष्ट ॲरेमध्ये व्यवस्था केलेले पारदर्शक प्रवाहकीय इलेक्ट्रोड असतात. इलेक्ट्रोड ट्रेस पॅटर्न आणि राउटिंग डिझाईन्स हे निर्धारित करतात की टच सिग्नल कसे शोधले जातात आणि कंट्रोलरला कसे प्रसारित केले जातात.
सेन्सर तंत्रज्ञानावर अवलंबून, उत्पादन प्रक्रियेमध्ये फोटोलिथोग्राफी एचिंग, लेसर प्रक्रिया, छपाई किंवा इतर योग्य पद्धतींचा समावेश असू शकतो. उत्पादनाची अचूकता महत्त्वाची आहे, कारण प्रवाहकीय ट्रेसमधील दोष स्पर्श कार्यक्षमतेवर आणि उत्पादनाच्या सुसंगततेवर नकारात्मक परिणाम करू शकतात.
सेन्सर FPC द्वारे टच कंट्रोलरशी इलेक्ट्रिकली कनेक्ट केलेला असणे आवश्यक आहे. बाँडिंग प्रक्रियेसाठी अचूक संरेखन आणि नियंत्रित प्रक्रिया परिस्थिती आवश्यक आहे. विश्वासार्ह विद्युत कनेक्शन्स कनेक्शन अपयश कमी करण्यात आणि सेन्सर आणि कंट्रोलर दरम्यान स्थिर संवाद सुनिश्चित करण्यात मदत करतात.
कव्हर ग्लास आणि सेन्सर योग्य पारदर्शक चिकटवता वापरून एकत्र लॅमिनेटेड केले जातात. लॅमिनेशन गुणवत्ता थेट उत्पादनाचे स्वरूप, ऑप्टिकल कार्यप्रदर्शन आणि यांत्रिक अखंडतेवर परिणाम करते. उत्पादनादरम्यान, धूळ, फुगे, संरेखन विचलन आणि चिकटपणाचे दोष कठोरपणे नियंत्रित करणे आवश्यक आहे.
पूर्ण झालेले PCAP कॅपेसिटिव्ह टच पॅनेल दिसणे, स्पर्श प्रतिसाद, इलेक्ट्रोड सातत्य आणि लक्ष्य नियंत्रकासह सुसंगततेसाठी तपासणी करतात. विशिष्ट प्रकल्पांसाठी, अतिरिक्त चाचणीमध्ये मल्टी-टच परफॉर्मन्स, ग्लोव्हड-हँड ऑपरेशन, वॉटर इंटरफेरन्स ऑपरेशन, रुंद-तापमान ऑपरेशन आणि इलेक्ट्रोमॅग्नेटिक कॉम्पॅटिबिलिटी (EMC) चाचणी समाविष्ट असू शकते.
अति-अभियांत्रिकी आणि अनावश्यक खर्च वाढ टाळण्यासाठी सामग्रीची निवड प्रामुख्याने अनुप्रयोग परिस्थितीवर आधारित असावी. या प्रगत चाचण्या प्रत्येक PCAP टच पॅनेलसाठी मानक कॉन्फिगरेशन म्हणून गृहीत धरल्या जाऊ नयेत.
4-वायर रेझिस्टिव्ह टच पॅनेलमध्ये सामान्यत: लवचिक शीर्ष प्रवाहकीय फिल्म आणि तळाशी प्रवाहकीय सब्सट्रेट असते, इन्सुलेट स्पेसर डॉट्सद्वारे वेगळे केले जाते.
सामान्य डिझाईनमध्ये, खालच्या सब्सट्रेटमध्ये X-अक्ष इलेक्ट्रोड असतात, तर वरच्या फिल्ममध्ये Y-अक्ष इलेक्ट्रोड असतात. जेव्हा दाब दोन प्रवाहकीय पृष्ठभागांच्या संपर्कात आणतो, तेव्हा नियंत्रक संबंधित इलेक्ट्रोड सेटवर व्होल्टेज लागू करतो आणि स्पर्श निर्देशांकांची गणना करण्यासाठी परिणामी सिग्नल मोजतो. उत्पादन प्रक्रियेमध्ये सामान्यतः हे समाविष्ट असते:
● साहित्य तयार करणे: पॅनेलच्या वैशिष्ट्यांवर आधारित पीईटी फिल्म, प्रवाहकीय सब्सट्रेट्स, स्पेसर साहित्य, चिकट टेप आणि लवचिक मुद्रित सर्किट्स (एफपीसी) निवडणे.
● प्रवाहकीय स्तर प्रक्रिया: प्रतिरोधक पृष्ठभाग आणि इलेक्ट्रोड तयार करण्यासाठी योग्य उत्पादन प्रक्रियांचा वापर करणे.
● स्पेसर डॉट फॉर्मेशन: कंडक्टिव्ह सब्सट्रेटवर एकसमान इन्सुलेटिंग डॉट्स मुद्रित करणे हे सुनिश्चित करण्यासाठी की जेव्हा पॅनेल दाबले जात नाही तेव्हा प्रवाहकीय स्तर वेगळे राहतात.
● सिल्क-स्क्रीनिंग आणि पेरिफेरल प्रोसेसिंग: सजावटीच्या सीमा, इन्सुलेट पॅटर्न किंवा आवश्यकतेनुसार इतर निर्दिष्ट वैशिष्ट्ये तयार करणे.
● लॅमिनेशन आणि असेंब्ली: आवश्यक अंतर आणि यांत्रिक वैशिष्ट्ये राखून वरच्या फिल्म आणि खालच्या सब्सट्रेटचे संरेखन आणि एकत्रीकरण.
● FPC कनेक्शन आणि तपासणी: विद्युत जोडणी पूर्ण करणे, त्यानंतर निर्देशांक, प्रतिकार, देखावा आणि कार्यक्षमता तपासणे.
4-वायर रेझिस्टिव्ह टच पॅनेल हा अत्यंत किफायतशीर उपाय आहे.
5-वायर प्रतिरोधक टच पॅनेलमध्ये 4-वायर आवृत्तीच्या तुलनेत भिन्न इलेक्ट्रोड कॉन्फिगरेशन आहे. ठराविक डिझाइनमध्ये, तळाशी प्रवाहकीय सब्सट्रेट संवेदन पृष्ठभाग म्हणून काम करते, चार कोपऱ्यांवर इलेक्ट्रोड्स मापन विद्युत क्षेत्र स्थापित करतात, तर शीर्ष प्रवाहकीय फिल्म प्रामुख्याने व्होल्टेज सेन्सिंग स्तर म्हणून कार्य करते.
8-वायर प्रतिरोधक टच पॅनेल अधिक स्थिर विद्युत मोजमाप साध्य करण्यासाठी अतिरिक्त कनेक्शन जोडून पारंपारिक 4-वायर आर्किटेक्चरवर तयार करते.
योग्य टच स्क्रीन निवडणे विशिष्ट अनुप्रयोग परिस्थितीवर अवलंबून असते:
4-वायर रेझिस्टिव्ह टच पॅनेल कठोर खर्चाच्या मर्यादा असलेल्या ऍप्लिकेशनसाठी सर्वात योग्य आहेत.
5-वायर रेझिस्टिव्ह टच पॅनेल उच्च-फ्रिक्वेंसी ऑपरेशन्स, वारंवार संपर्क आणि अपेक्षित दीर्घ सेवा आयुष्य असलेल्या औद्योगिक अनुप्रयोगांसाठी अत्यंत आदर्श आहेत.
8-वायर रेझिस्टिव्ह टच पॅनेल कठोर वातावरणासाठी योग्य आहेत जेथे उच्च स्थिरता आवश्यक आहे.

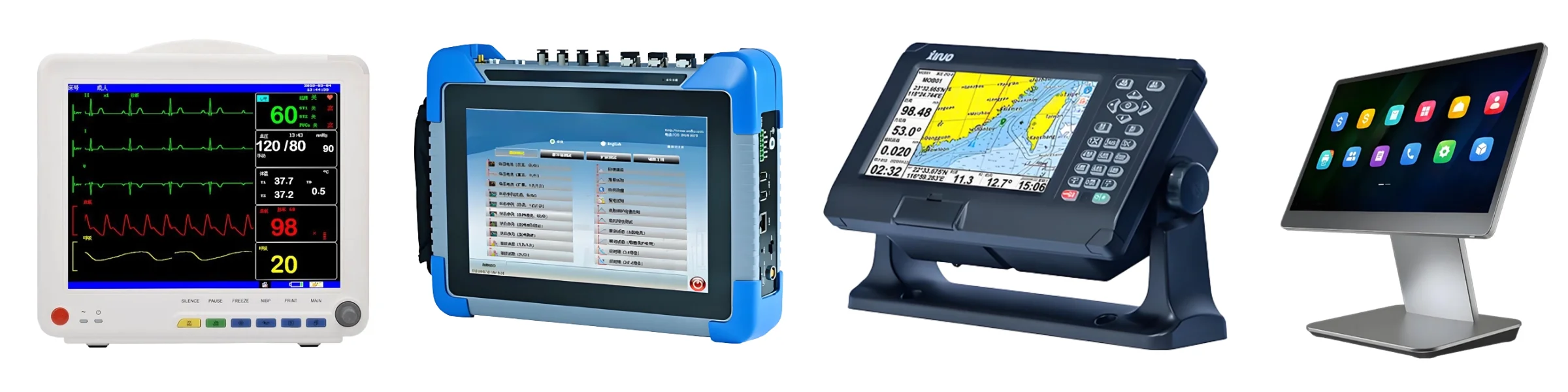

वेगवेगळ्या औद्योगिक वातावरणात स्पर्श कार्यक्षमता, टिकाऊपणा, ऑप्टिकल गुणवत्ता आणि ऑपरेशनल लवचिकता यांच्या संयोजनासाठी वेगवेगळ्या आवश्यकता असतात.
इंडस्ट्रियल ऑटोमेशन आणि ह्युमन-मशीन इंटरफेस (HMI)
औद्योगिक नियंत्रण पॅनेलसाठी सामान्यत: स्थिर स्पर्श प्रतिसाद, विश्वसनीय ऑपरेशन आणि उपकरणे नियंत्रण प्रणालींसह सुसंगतता आवश्यक असते.
PCAP टच स्क्रीन इंटरफेससाठी आदर्श आहेत ज्यांना काचेच्या पृष्ठभागाची, अंतर्ज्ञानी ऑपरेशनची आणि मल्टी-टच क्षमतांची आवश्यकता असते. याउलट, प्रेशर-आधारित इनपुट किंवा विविध हातमोजे आणि स्टाइलससह सुसंगतता आवश्यक असलेल्या अनुप्रयोगांसाठी प्रतिरोधक तंत्रज्ञान योग्य आहे.
वैद्यकीय उपकरणे
वैद्यकीय उपकरणांना स्वच्छ करणे सोपे, नियंत्रित यांत्रिक परिमाण आणि विश्वसनीय स्पर्श प्रतिसाद आवश्यक असतात.
PCAP टच पॅनल्समध्ये गुळगुळीत काचेच्या फ्रंट पॅनेलची रचना असते, तर रेझिस्टिव्ह पॅनेल्स अशा उपकरणांसाठी योग्य असतात जिथे प्रेशर इनपुट आणि समर्पित पॉइंटिंग टूल्ससह सुसंगतता प्राधान्य असते.
स्वयं-सेवा कियोस्क आणि औद्योगिक उपकरणे
सेल्फ-सर्व्हिस कियोस्क, व्हेंडिंग मशीन, प्रिंटर आणि उपकरणे इंटरफेससाठी सानुकूलित कव्हर ग्लास, माउंटिंग आयाम, FPC राउटिंग आणि कंट्रोलर सुसंगतता आवश्यक असू शकते.
PCAP टच पॅनेल आधुनिक वापरकर्ता अनुभव देतात, तर विशिष्ट इनपुट आवश्यकता किंवा कठोर खर्च मर्यादा असलेल्या अनुप्रयोगांसाठी प्रतिरोधक तंत्रज्ञान अधिक योग्य आहे.
वाहतूक आणि बाहेरची उपकरणे
रेल्वे प्रणाली, सागरी इलेक्ट्रॉनिक्स, चार्जिंग स्टेशन आणि बाह्य नियंत्रण टर्मिनल अनेकदा तापमान चढउतार, ओलावा, कंपन किंवा उच्च सभोवतालचा प्रकाश यासारख्या आव्हानांना तोंड देतात.
या ऍप्लिकेशन्समध्ये, टच स्क्रीनचे संपूर्ण सिस्टमचा अविभाज्य भाग म्हणून मूल्यांकन करणे आवश्यक आहे. कव्हर ग्लास, सीलिंग डिझाइन, ॲडेसिव्ह, कंट्रोलर सेटिंग्ज, डिस्प्ले ब्राइटनेस आणि यांत्रिक माउंटिंग पद्धती या सर्व घटकांचा एकूण विश्वासार्हतेवर परिणाम होतो.
PCAP किंवा प्रतिरोधक तंत्रज्ञान वापरत असले तरीही, योग्य रचना आणि प्रमाणीकरणाशिवाय त्यांच्याकडे मूळतः जलरोधक, सूर्यप्रकाश वाचता येण्याजोगे किंवा पर्यावरण संरक्षण क्षमता आहेत असे गृहीत धरू शकत नाही.
योग्य पुरवठादार निवडताना, खालील घटकांचा विचार करण्याची शिफारस केली जाते:
● PCAP आणि प्रतिरोधक टच पॅनेल संरचनांचा अनुभव
● 4-वायर, 5-वायर आणि 8-वायर प्रतिरोधक कॉन्फिगरेशनची उपलब्धता
● साहित्य निवड आणि स्ट्रक्चरल कस्टमायझेशन मध्ये क्षमता
● सेन्सर फॅब्रिकेशन, सिल्क-स्क्रीनिंग, लॅमिनेशन आणि असेंब्लीवर प्रक्रिया नियंत्रण
● FPCs आणि स्पर्श नियंत्रकांसह सुसंगतता
● सर्वसमावेशक गुणवत्ता नियंत्रण नोंदी आणि प्रक्रियांसह मितीय अचूकता
● प्रोटोटाइपिंग समर्थन आणि मोठ्या प्रमाणात उत्पादन सुसंगतता
● तांत्रिक संप्रेषण कार्यक्षमता आणि दीर्घकालीन पुरवठा क्षमता
आम्ही OEM आणि ODM प्रकल्पांसाठी सानुकूलित टच पॅनेल सोल्यूशन्स प्रदान करतो, क्लायंटला टच पॅनेल संरचना, साहित्य, परिमाणे, इलेक्ट्रिकल कनेक्शन आणि अनुप्रयोग आवश्यकतांचे सर्वसमावेशक मूल्यांकन करण्यात मदत करतो.
तुम्हाला PCAP कॅपेसिटिव्ह टच पॅनेल किंवा 4-वायर, 5-वायर आणि 8-वायर रेझिस्टिव्ह टच पॅनेलची आवश्यकता असली तरीही, आम्ही तुमच्या उपकरणाच्या कार्यात्मक, यांत्रिक आणि पर्यावरणीय आवश्यकता पूर्ण करणारे इष्टतम यांत्रिक समाधान निवडू शकतो.
संपर्कात आपले स्वागत आहेSKY-TDMPCAP कॅपेसिटिव्ह टच पॅनल्स, 4-वायर, 5-वायर आणि 8-वायर रेझिस्टिव्ह टच पॅनल्सवर चर्चा करण्यासाठी आणि तुमच्या पुढील प्रोजेक्टसाठी टच पॅनेल सोल्यूशन तयार करूया.
