लेखाचा सारांश:औद्योगिक प्रदर्शन प्रणाली विकसित होत असताना, अभियंत्यांना अनेकदा व्यावहारिक आव्हानाचा सामना करावा लागतो: TFT LCD पॅनेलसह आधुनिक LVDS सिग्नल स्रोत जोडणे जे अजूनही TTL/RGB इंटरफेसवर अवलंबून आहेत. दLVDS ते TTL सिग्नल रूपांतरण बोर्डपासूनSKY-TDMया दोन डिस्प्ले तंत्रज्ञानांमधील एक व्यावहारिक पूल प्रदान करते, उपकरण उत्पादकांना पुनर्रचना खर्च, विकास वेळ आणि एकत्रीकरणाची जटिलता कमी करताना विद्यमान LCD पॅनेलचा पुनर्वापर करण्यास मदत करते. इंडस्ट्रियल-ग्रेड PCB डिझाइन, स्थिर सिग्नल ट्रान्समिशन, इंटिग्रेटेड एलईडी बॅकलाइट ड्रायव्हिंग, ॲडजस्टेबल VCOM आणि कस्टमायझेशन सपोर्टसह, या प्रकारचे रूपांतरण बोर्ड औद्योगिक HMIs, वैद्यकीय उपकरणे, एम्बेडेड सिस्टम, वाहतूक उपकरणे आणि इतर डिस्प्ले ॲप्लिकेशन्ससाठी योग्य आहे.
अLVDS ते TTL सिग्नल रूपांतरण बोर्डहे एक डिस्प्ले इंटरफेस सर्किट आहे जे LVDS डिफरेंशियल डिस्प्ले सिग्नल्सला सुसंगत TFT LCD पॅनल्ससाठी आवश्यक असलेल्या TTL/RGB समांतर सिग्नलमध्ये रूपांतरित करण्यासाठी डिझाइन केलेले आहे. निवडलेले LCD पॅनेल TTL/RGB इंटरफेस वापरत असताना औद्योगिक संगणक, एम्बेडेड कंट्रोलर किंवा डिस्प्ले स्त्रोत LVDS आउटपुट प्रदान करते तेव्हा हे कार्य विशेषतः महत्वाचे बनते.
अन्यथा योग्य एलसीडी पॅनेल बदलण्याऐवजी किंवा संपूर्ण नियंत्रण प्रणालीची पुनर्रचना करण्याऐवजी, अभियंते सिग्नल स्त्रोत आणि डिस्प्ले दरम्यान एक रूपांतरण बोर्ड लावू शकतात. हा दृष्टीकोन विशेषत: लेगसी उपकरणे अपग्रेड, सानुकूलित औद्योगिक प्रदर्शन आणि विद्यमान एलसीडी इन्व्हेंटरी वापरात राहणे आवश्यक असलेल्या प्रकल्पांसाठी मौल्यवान असू शकते.

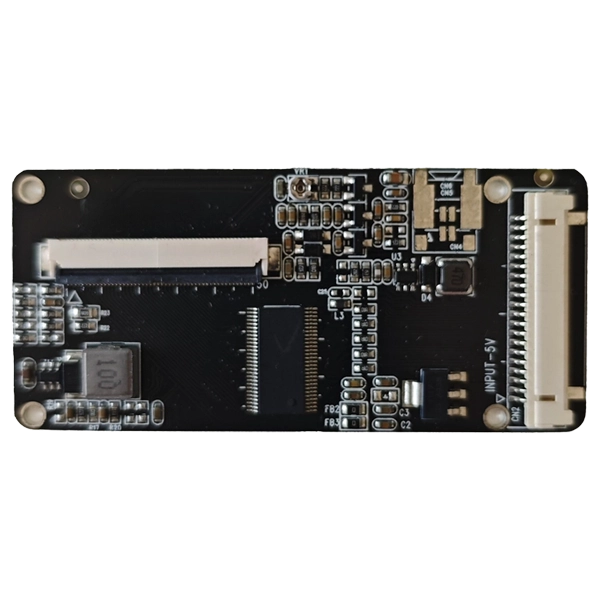

SKY-TDM चे सोल्यूशन इंडस्ट्रियल डिस्प्ले इंटिग्रेशनच्या आसपास डिझाइन केलेले आहे. मानक कॉन्फिगरेशन समर्थन करते8-बिट LVDS इनपुटआणि अ50-पिन TTL/RGB LCD आउटपुट, 5V इनपुट पुरवठ्यासह, एकात्मिक एलईडी ड्रायव्हर, VCOM समायोजन आणि ऑपरेटिंग तापमान श्रेणी-20°C ते +70°C.
डिस्प्ले इंटरफेस नेहमी बदलण्यायोग्य नसतात. LVDS आणि TTL/RGB प्रतिमा डेटा प्रसारित करण्याच्या वेगवेगळ्या पद्धती वापरतात, म्हणजे जेव्हा स्त्रोत आणि LCD पॅनेल भिन्न इंटरफेस आर्किटेक्चर वापरतात तेव्हा थेट कनेक्शन शक्य नसते.
हे OEM उपकरण उत्पादकांसाठी अनेक आव्हाने निर्माण करते:
योग्यरित्या इंजिनीयर केलेले रूपांतरण बोर्ड उर्वरित डिस्प्ले आर्किटेक्चर तुलनेने अपरिवर्तित ठेवताना इंटरफेसच्या विसंगतीकडे लक्ष देते. लेगसी उपकरणे अपग्रेड करणाऱ्या उत्पादकांसाठी, हे संपूर्ण डिस्प्ले सिस्टमची पुनर्रचना करण्यापेक्षा अधिक कार्यक्षम मार्ग प्रदान करू शकते.
सिग्नल अखंडता हे प्रदर्शन रूपांतरणातील सर्वात महत्वाचे घटकांपैकी एक आहे. ऑप्टिमाइझ्ड डिफरेंशियल रूटिंग सिग्नल विकृती कमी करण्यात मदत करते आणि LVDS स्त्रोत आणि रूपांतरण सर्किटरी दरम्यान स्थिर प्रतिमा प्रसारणास समर्थन देते.
औद्योगिक उपकरणे वारंवार मोटर्स, स्विचिंग पॉवर सप्लाय, दळणवळण साधने आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाच्या इतर स्त्रोतांसोबत कार्यरत असतात. काळजीपूर्वक डिझाइन केलेले पीसीबी लेआउट आणि पॉवर आर्किटेक्चर अवांछित हस्तक्षेप कमी करण्यात आणि संपूर्ण सिस्टम स्थिरता सुधारण्यात मदत करू शकते.
बोर्ड सुसंगत TFT पॅनल्ससाठी TTL/RGB 50-पिन LCD इंटरफेस प्रदान करतो. इंटरफेसमध्ये RGB डेटा, सिंक्रोनाइझेशन सिग्नल, घड्याळ, पॉवर-संबंधित सिग्नल, VCOM, रीसेट आणि इतर डिस्प्ले कंट्रोल कनेक्शन समाविष्ट आहेत.
एकात्मिक एलईडी बॅकलाईट ड्रायव्हर संपूर्ण डिस्प्ले आर्किटेक्चर सुलभ करण्यात मदत करतो. एकाधिक स्वतंत्र सर्किट्स सोर्स करण्याऐवजी, उपकरणे उत्पादक अधिक कॉम्पॅक्ट डिस्प्ले सोल्यूशनमध्ये रूपांतरण आणि बॅकलाइट फंक्शन्स समाकलित करू शकतात.
विविध LCD पॅनल्ससह बोर्ड जुळवताना VCOM समायोजन अतिरिक्त लवचिकता प्रदान करते. अभियंते निवडलेल्या पॅनेलसाठी योग्य प्रतिमा कार्यप्रदर्शन प्राप्त करण्यात मदत करण्यासाठी डिस्प्ले कॉन्फिगरेशन बारीक-ट्यून करू शकतात.
डिस्प्ले इंटिग्रेशन प्रोजेक्ट्सना वारंवार सानुकूलित कनेक्टर, पिन व्याख्या, केबलची लांबी, माउंटिंग लोकेशन्स, फर्मवेअर कॉन्फिगरेशन किंवा LCD टायमिंग पॅरामीटर्सची आवश्यकता असते. या घटकांशी जुळवून घेण्यास सक्षम असलेले रूपांतरण बोर्ड उत्पादक OEM ग्राहकांसाठी एकत्रीकरणाचे काम लक्षणीयरीत्या कमी करू शकतात.
खालील सारणी SKY-TDM च्या विशिष्ट कॉन्फिगरेशनचा सारांश देतेLVDS ते TTL सिग्नल रूपांतरण बोर्ड. निवडलेल्या एलसीडी पॅनेल आणि सानुकूलित प्रकल्प आवश्यकतांनुसार वास्तविक वैशिष्ट्ये बदलू शकतात.
| आयटम | ठराविक तपशील |
|---|---|
| इनपुट इंटरफेस | LVDS, 8-बिट |
| एलसीडी आउटपुट इंटरफेस | TTL/RGB, 50-पिन |
| इनपुट व्होल्टेज | 5V |
| बॅकलाइट ड्रायव्हर | एकात्मिक एलईडी ड्रायव्हर |
| VCOM समायोजन | समर्थित |
| ऑपरेटिंग तापमान | -20°C ते +70°C |
| सानुकूल डिझाइन | समर्थित |
| ठराविक LVDS कनेक्टर | HRS DF14-20 / DF19-20 इंटरफेस |
| एलसीडी कनेक्टर | TTL FFC 50-पिन |
अभियांत्रिकी प्रकल्पांसाठी, इंटरफेस तपशील नेहमी अचूक LCD पॅनेल डेटाशीट विरुद्ध तपासले पाहिजे. एकट्या पिनची संख्या सुसंगततेची हमी देत नाही कारण सिग्नल व्याख्या, व्होल्टेज आवश्यकता, वेळ, अभिमुखता आणि कनेक्टर असाइनमेंट पॅनेलमध्ये भिन्न असू शकतात.
LVDS-ते-TTL रूपांतरणाची लवचिकता हे तंत्रज्ञान विविध औद्योगिक आणि एम्बेडेड डिस्प्ले प्रकल्पांसाठी उपयुक्त बनवते.
उदाहरणार्थ, एखाद्या उपकरणाच्या निर्मात्याकडे सिद्ध झालेले 50-पिन TTL LCD पॅनेल आधीपासूनच स्थापित मशीनमध्ये समाकलित केलेले असू शकते. रिप्लेसमेंट कंट्रोलरने TTL/RGB ऐवजी LVDS आउटपुट केल्यास, निर्मात्याने संपूर्ण डिस्प्ले असेंब्ली बदलण्याची आवश्यकता न ठेवता रूपांतरण बोर्ड इंटरफेस ब्रिज देऊ शकतो.
रूपांतरण बोर्ड निवडणे फक्त इच्छित कनेक्टर प्रकाराऐवजी LCD पॅनेलने सुरू केले पाहिजे. अभियंत्यांनी ऑर्डर देण्यापूर्वी संपूर्ण पॅनेल इंटरफेस माहिती गोळा करावी.
स्त्रोत सिंगल-चॅनेल किंवा ड्युअल-चॅनल LVDS, बिट डेप्थ, सिग्नल टाइमिंग, व्होल्टेज आवश्यकता आणि कनेक्टर कॉन्फिगरेशन प्रदान करतो का ते तपासा. SKY-TDM चे मानक समाधान सिंगल-चॅनेल 8-बिट LVDS इनपुटला समर्थन देते, तर सानुकूलित डिझाइनचे विविध आवश्यकतांसाठी मूल्यांकन केले जाऊ शकते.
50-पिन TTL कनेक्टरचा अर्थ असा नाही की प्रत्येक LCD समान पिनआउट वापरतो. RGB डेटा, HSYNC, VSYNC, DE, DCLK, VCOM, पॉवर, बॅकलाईट आणि नियंत्रण सिग्नल यांची रूपांतरण बोर्ड व्याख्येशी काळजीपूर्वक तुलना केली पाहिजे.
LCD रिझोल्यूशन, पिक्सेल घड्याळ, क्षैतिज वेळ, अनुलंब वेळ आणि सिंक्रोनाइझेशन आवश्यकता बोर्ड कॉन्फिगरेशनशी जुळल्या पाहिजेत. भिन्न एलसीडी मॉडेल्ससाठी फर्मवेअर किंवा हार्डवेअर समायोजन आवश्यक असू शकतात.
निवडीच्या टप्प्यात कनेक्टरची स्थिती, केबलची लांबी, पीसीबीचे परिमाण, माउंटिंग होल आणि उपलब्ध इंस्टॉलेशन जागा यांचा विचार केला पाहिजे. कॉम्पॅक्ट सानुकूलित पीसीबी प्रतिबंधित अंतर्गत जागेसह उपकरणांमध्ये एकत्रीकरण सुलभ करू शकते.
औद्योगिक प्रकल्पांसाठी, प्रारंभिक नमुना हा खरेदी निर्णयाचा फक्त एक भाग आहे. खरेदीदारांनी अभियांत्रिकी समर्थन, सानुकूलित क्षमता, गुणवत्ता नियंत्रण, नमुना चाचणी, उत्पादन क्षमता आणि दीर्घकालीन उत्पादन उपलब्धता यांचे देखील मूल्यांकन केले पाहिजे.
औद्योगिक खरेदीदारांसाठी, रूपांतरण मंडळाचे मूल्य मूलभूत सिग्नल रूपांतरणाच्या पलीकडे जाते. SKY-TDM त्याचे समाधान व्यापक औद्योगिक डिस्प्ले इंटिग्रेशन सेवेचा भाग म्हणून पोझिशन करते, उत्पादनाच्या सुसंगतता मूल्यांकनातून OEM आणि ODM प्रकल्पांना समर्थन देते.
मुख्य फायद्यांमध्ये हे समाविष्ट आहे:
हा वन-स्टॉप दृष्टीकोन विशेषतः OEM उत्पादकांसाठी उपयुक्त असू शकतो ज्यांना सामान्य विकास मंडळाऐवजी विशिष्ट एलसीडीशी जुळणारे रूपांतरण बोर्ड आवश्यक आहे. प्रकल्पाच्या सुरुवातीला एलसीडी मॉडेल, इंटरफेसची व्याख्या, रिझोल्यूशन, कनेक्टर आणि यांत्रिक आवश्यकतांची पुष्टी करून, अभियंते मोठ्या प्रमाणावर उत्पादनापूर्वी सुसंगतता जोखीम कमी करू शकतात.
मानक समाधान 50-पिन TTL/RGB इंटरफेस वापरून सुसंगत TFT LCD पॅनेलसाठी डिझाइन केलेले आहे. अचूक सुसंगतता एलसीडीच्या पिनची व्याख्या, वेळ, रिझोल्यूशन, व्होल्टेज आणि इतर विद्युत आवश्यकतांवर अवलंबून असते.
होय. OEM आणि ODM प्रकल्पांसाठी, कनेक्टरचे प्रकार, पिन असाइनमेंट, केबलची लांबी आणि इंटरफेस व्याख्या लक्ष्यित LCD आणि उपकरणांच्या संरचनेनुसार सानुकूलित केल्या जाऊ शकतात.
होय. संबंधित हार्डवेअर किंवा फर्मवेअर कॉन्फिगरेशनसाठी भिन्न एलसीडी रिझोल्यूशन आणि वेळेच्या आवश्यकतांचे मूल्यांकन केले जाऊ शकते. अभियंत्यांनी सुसंगतता मूल्यांकनासाठी अचूक LCD मॉडेल किंवा डेटाशीट प्रदान केले पाहिजे.
होय. बोर्ड इंडस्ट्रियल डिस्प्ले इंटिग्रेशनसाठी डिझाइन केलेले आहे आणि ते -20°C ते +70°C या ऑपरेटिंग तापमान श्रेणीचे समर्थन करते. त्याचे PCB लेआउट, पॉवर डिझाइन आणि सिग्नल आर्किटेक्चर मागणी असलेल्या ऍप्लिकेशन्समध्ये स्थिर ऑपरेशनसाठी ऑप्टिमाइझ केले आहे.
होय. LVDS केबल्स, बॅकलाईट केबल्स, पॉवर केबल्स आणि आवश्यक असल्यास सानुकूलित हार्नेससह जुळणारे केबल असेंब्ली प्रदान केल्या जाऊ शकतात.
मानक आवृत्ती सिंगल-चॅनेल 8-बिट LVDS इनपुटला समर्थन देते. लक्ष्य LCD च्या वेळेनुसार आणि इंटरफेस वैशिष्ट्यांनुसार सानुकूलित बोर्ड विकासासाठी ड्युअल-चॅनल LVDS आवश्यकतांचे मूल्यांकन केले जाऊ शकते.
होय. औद्योगिक प्रकल्पांसाठी नमुना मूल्यांकनाची जोरदार शिफारस केली जाते. वास्तविक एलसीडी पॅनेल आणि सिस्टम कंट्रोलरसह रूपांतरण बोर्डची चाचणी केल्याने व्हॉल्यूम उत्पादनापूर्वी सिग्नल सुसंगतता, प्रतिमा गुणवत्ता, वेळ, बॅकलाईट ऑपरेशन आणि यांत्रिक एकीकरण तपासता येते.
अLVDS ते TTL सिग्नल रूपांतरण बोर्डजेव्हा आधुनिक LVDS-आधारित प्रणालींना विद्यमान TTL/RGB TFT LCD पॅनल्ससह कार्य करण्याची आवश्यकता असते तेव्हा एक प्रभावी उपाय असू शकतो. स्थिर सिग्नल रूपांतरण, औद्योगिक-देणारं PCB डिझाइन, एकात्मिक बॅकलाइट ड्रायव्हिंग, VCOM समायोजन आणि सानुकूलित क्षमता एकत्रित करून, ते विद्यमान LCD हार्डवेअरची उपयोगिता वाढवताना OEM ला डिस्प्ले एकत्रीकरण सुलभ करण्यात मदत करू शकते. सानुकूलित इंटरफेस, एलसीडी सुसंगतता मूल्यमापन, केबल जुळणी किंवा उत्पादन समर्थन आवश्यक असलेल्या प्रकल्पांसाठी, अनुभवी औद्योगिक प्रदर्शन भागीदार निवडणे प्रोटोटाइपपासून मोठ्या प्रमाणात उत्पादनापर्यंतचे संक्रमण अधिक कार्यक्षम बनवू शकते. आपण सानुकूलित साठी विश्वसनीय चीन निर्माता आणि पुरवठादार शोधत असाल तरLVDS ते TTL सिग्नल रूपांतरण बोर्ड, आमच्याशी संपर्क साधाSKY-TDM अभियांत्रिकी कार्यसंघासह योग्य समाधानावर चर्चा करण्यासाठी तुमचे LCD मॉडेल, इंटरफेस व्याख्या, रिझोल्यूशन आणि सिस्टम आवश्यकतांसह.
